MEXXEN（巨盛）MX-11

百万像素二维扫描模组

2021年4月28日二维码扫描模组嵌入式扫码模块赫盛光电 0

售价￥79.00~￥299
品牌MEXXEN（巨盛）
额定电压(V)DC 3.3V
产品类型二维扫描引擎（嵌入式）
商品毛重约 5 g
产地中国
扫描帧率60 fps
功能用途条码扫描、二维码识别、嵌入式集成、手机支付扫码
包装清单MX-11 扫描头 *1、FPC 排线 1、开发文档（电子版）1

点击咨询此产品

产品描述

产品参数

资料下载

常见问题

索取报价

MX-11 是 MEXXEN（巨盛）专为嵌入式集成打造的高性能二维扫描引擎

它采用百万像素级图像传感器，能够快速、准确地识读纸质条码和手机屏幕条码，尤其适合自助终端、闸机、医疗设备、手持终端等场景。相比传统一维激光模组，MX-11 不仅支持一维码，还能轻松读取 QR Code、Data Matrix、PDF417 等主流二维码，满足移动支付、电子票务、溯源码追溯等现代化应用需求。其小巧的体积（28×20.5×11.8mm）和仅 5 克的重量，使得它几乎可以嵌入任何空间紧凑的设备内部，为产品设计提供了极大的灵活性。

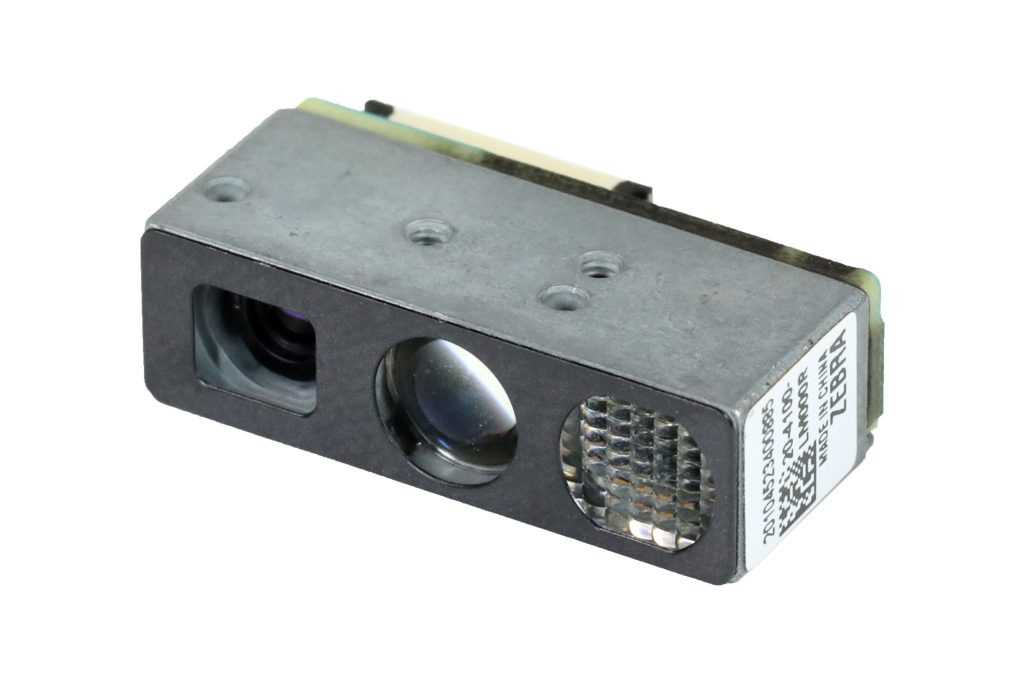

MEXXEN（巨盛）MX-11百万像素二维扫描头 - 智能柜扫描模块（images 4）

在识读性能上，MX-11 表现尤为稳定可靠。 它配备了全局曝光图像传感器，对快速移动的条码也能清晰抓取，有效减少拖影导致的识读失败。同时，该模组内置了高性能解码算法，对低对比度、破损、模糊或反光的条码都有出色的纠错能力。无论是昏暗的仓库环境，还是户外强光直射下的手机屏幕，MX-11 都能通过自动曝光和增益控制，快速输出解码结果。实际使用中，它的扫描帧率达到 60fps，配合蜂鸣器和 LED 指示，用户可以轻松获得即时反馈，显著提升操作效率和体验。

对于 OEM 客户而言，MX-11 的集成友好度同样值得关注。 它采用 3.3V TTL 串口通讯，提供 12-pin ZIF 连接器，并支持触发扫描和连续扫描两种工作模式，方便开发者根据应用场景灵活配置。产品附带完整的开发文档、机械尺寸图以及 Windows/Linux 示例代码，帮助工程师在短时间内完成驱动集成。此外，MX-11 已通过 CE、FCC 等电磁兼容认证，功耗控制出色（工作电流仅 105mA，待机低于 50μA），非常适合电池供电的便携设备。从扫码支付终端到医疗检验仪器，从自助取票机到智能储物柜，MX-11 都能成为您产品中稳定可靠的“视觉之眼”。

外形尺寸	28mm × 20.5mm × 11.8mm
重量	约 5 克
像素	1280（H）× 800（V）
光源	5600K White LED
视场角度	54°（水平）× 33°（垂直）
扫描距离	35mm – 310mm（UPC-A 13mil 100%，PCS 90%）
最小分辨率	0.1mm（4mil）@ Code 39，PCS=90%
印刷对比度	>30%（UPC/EAN 100%，PCS 90%）
输入电压	3.3VDC ± 10%
工作电流	105mA
待机电流	<50μA
通讯接口	+3.3V TTL 串口，12-pin ZIF 连接器
指示接口	LED 指示灯、Buzzer 蜂鸣器接口
工作温度	0℃ ~ 50℃
储藏温度	-40℃ ~ +70℃
工作湿度	5% ~ 95%（无凝结）
环境光抗扰度	荧光灯：0 ~ 8,600 Lux 日光：0 ~ 100,000 Lux
一维码	UPC-A、UPC-E、EAN-8、EAN-13、Code 39、Code 128、Interleaved 2 of 5
堆积式条码	PDF417、MicroPDF417
二维码	Data Matrix、QR Code、Micro QR Code、Aztec Code、MaxiCode
特殊能力	支持远距离手机屏幕读码
EMC 认证	CE EN55022 Class B FCC Part 15 Class B VCCI BSMI

下载的支持

MX-11 百万像素二维扫描模组提供完整的开发资源，包括产品数据手册、快速安装指南、通讯协议文档、机械尺寸图纸、配置条码手册、认证报告，以及 Windows/Linux 平台的演示工具和集成示例代码。您可以根据实际需求，将以下文件清单整理为下载列表，方便客户快速获取所需资料。所有文档均针对 MX-11 型号编写，确保开发与集成过程顺畅高效。

说明文档下载

MX-11 支持扫描哪些类型的条码？

MX-11 是一款百万像素二维扫描模组，不仅支持 UPC-A、EAN-13、Code 39、Code 128 等常见一维条码，还能识读 QR Code、Data Matrix、PDF417、Aztec Code、MaxiCode 等主流二维码和堆积式条码。同时，它对手机屏幕上的支付码、电子票务码也有出色的解码能力，适用于移动支付、医疗追溯、自助终端等多种场景。

MX-11 是否适合集成到电池供电的便携设备中？

非常适合。MX-11 的工作电流仅为 105mA，待机电流低于 50μA，功耗控制优异，可有效延长电池续航时间。同时，其小巧的外形（28×20.5×11.8mm）和仅 5 克的重量，便于嵌入手持终端、便携医疗设备或可穿戴扫码器中，且支持 3.3V TTL 串口和触发扫描模式，开发集成非常灵活。

MX-11 在户外强光环境下的识读效果如何？

MX-11 具备优秀的环境光抗扰能力，可在 0~100,000 Lux 的日光下正常工作。它内置自动曝光和增益控制算法，能根据光线变化快速调整图像参数，即使在阳光直射的手机屏幕上也能稳定识读二维码。此外，其 LED 补光灯可在低照度环境中提供辅助照明，确保室内外场景均可可靠扫码。
