新大陆NLS-N1小体积二维扫描头

新大陆NLS-N1系列总共有三个型号，分别针对不同的应用场景进行了专门的优化设计：

• NLS-N1 (标准版)：面向通用场景的入门级型号。
• NLS-N1-W (广角近距版)：专为近距离、大范围扫描设计。
• NLS-N1-ER (远距离版)：专为中远距离扫描设计。

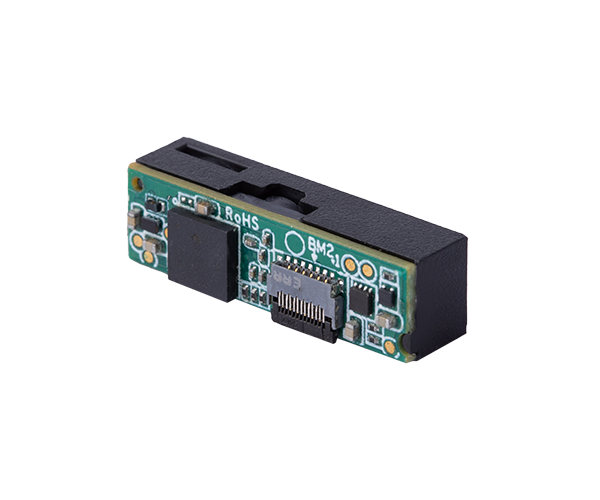

新大陆 NLS-N1（NLS-N1 / 新大陆 N1）是一款为小型化嵌入式设备设计的一体式条码识读引擎。

它将图像传感器与解码板合二为一，外形尺寸为 21.5mm × 9.0mm × 7.0mm，重量约 1.2g，无需外置解码电路，可嵌入蓝牙口袋型读码器、指环式读码器、PDA、手机读码背匣等空间受限的设备中。该引擎采用第六代 UIMG® 解码技术，可在低亮度及屏幕覆膜条件下识读屏幕条码，用于移动支付、电子票证等场景。其视场角为水平42°、垂直31.5°，支持倾斜±60°、偏转±60°的扫描角度，用户可在一定范围内完成识读。

在功耗与解码能力方面，该引擎工作电流为91.08mA（典型值），睡眠电流低于0.3mA，适用于电池供电设备。 识读精度为≥3mil，典型景深：EAN-13（13mil）为60mm～350mm，QR Code（15mil）为30mm～170mm。可识读低对比度、污损、覆膜、褶皱或曲面的一维/二维条码。提供TTL-232和USB两种通讯接口，配备12-pin ZIF连接器，可直接与各类主控平台对接。

新大陆 NLS-N1 系列提供标准型、广角近距型和远距型三种配置。 NLS-N1-W 广角近距型视场角为68°，适用于POCT体外诊断医疗设备中试剂卡条码的识读及票证检核设备等近距场景；NLS-N1-ER 远距型配备红色激光十字瞄准，最大景深为1.4米，适用于仓储物流、零售理货、医疗护理等中远距离移动扫码场景。该系列工作温度范围为 -20℃ 至 60℃，环境光照耐受度为 0～100,000 Lux。新大陆提供 NLS-EVK 开发板（集成触发按键与蜂鸣器，支持 RS-232 和 USB 输出）及 EasySet 配置软件，可用于参数调节和配置文件克隆。
