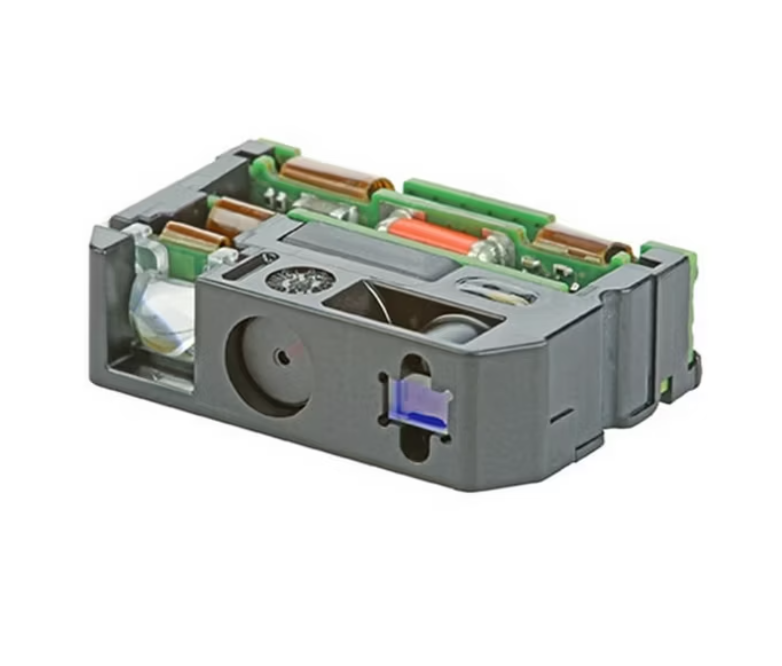

honeywell霍尼韦尔N670X二维扫描模块

超薄 2D 成像仪 | OEM 嵌入式设备 / 工业 / 零售 / 医疗专用

2026年6月22日二维码扫描模组嵌入式扫码模块霍尼韦尔 0

售价请咨询销售
品牌Honeywell（霍尼韦尔）
额定电压(V)典型功耗：3.6 V 时为 210 mA
产品类型嵌入式二维影像式扫描模块（非解码）
商品毛重约 3 g
产地美国
图像传感器1 Mpx 全局快门 CMOS 传感器
功能用途一维/二维条码扫描、手机屏幕码识读、文档采集、嵌入式集成、移动数据终端、平板电脑、手持扫描器、可穿戴设备、零售商店配件、仓库、医疗设施、配送中心、现场服务
包装清单扫描头1 FPC排线1 开发文档（电子版）*1

点击咨询此产品

产品描述

产品参数

资料下载

常见问题

索取报价

6.8 mm 超薄 2D 成像仪，为紧凑型设备提供更多内部空间

Honeywell 霍尼韦尔 N670X 系列是一款为 OEM 嵌入式应用设计的非解码 2D 成像仪，搭载 1 Mpx 全局快门 CMOS 传感器，可采集一维/二维条码、手机屏幕码及文档图像。该引擎高度为 6.8 mm、深度为 16.2 mm，可集成于平板电脑、可穿戴扫描器、移动数据终端等空间受限设备。提供并行或 MIPI 接口，可直接连接兼容的移动处理器。提供 SR（标准范围）和 HD（高密度）两种光学元件：SR 光学可读取 0.8 m 距离的 Code 39 20 mil 条码，读取范围较上一代产品增加 40%；HD 光学可读取低至 2.5 mil 的 Code 39 一维条码和 5 mil 的 Data Matrix/QR 条码，并可读取烟草追溯用 DotCode（分辨率低至 5 mil）。

honeywell霍尼韦尔N670X二维扫描模块 - 小型扫描模块（images 4）

6 m/s 运动容差与低功耗设计，适用于移动条码读取场景

Honeywell N670X 二维扫描模块的运动容差为 6 m/s，可用于移动中的条码读取。基于 1 Mpx 全局快门传感器，成像清晰度适用于移动条码采集。用户可选择高亮度 LED（亮度为当前系统的 2 倍）和激光瞄准系统。功耗为 210 mA（3.6 V 时）。该模块工作温度范围为 -30°C 至 60°C，环境光抗扰度为 100,000 Lux。支持 OCR 和 EasyParse 等可选功能，可应用于扫描驾驶证、登机牌或汽车零部件等场景。

与 N660X/N360X 系列电气兼容，同一连接器支持多性能层级布局

在集成方面，霍尼韦尔 N670X 系列与 N660X 系列和 N360X 系列电气反向兼容，采用相同的连接器，可在同一硬件平台下实现不同扫描性能层级的产品布局，减少集成时间与设计成本。三个系列均保持纤薄尺寸，可适配紧凑型设备外壳，无需变更结构设计。该模块适用于平板电脑、佩戴式扫描器、移动终端、零售商店配件、仓库、医疗设施及配送中心等专业级移动设备。霍尼韦尔工程团队可为客户提供集成支持。

一、物理参数

参数项	规格
外形尺寸（高 × 宽 × 深）	6.8 mm × 23.5 mm × 16.2 mm
重量	3 g
接口	并行接口或 MIPI 接口【1†L49-L50】

二、电气参数

参数项	规格
输入电压	3.0 V ~ 3.6 V
典型电流（激光瞄准）	210 mA
典型电流（LED 瞄准）	210 mA【1†L53-L54】

三、环境参数

参数项	规格
工作温度	-30°C ~ 60°C
存储温度	-40°C ~ 70°C
工作/存储湿度	最高 95% RH（60°C 无冷凝）
抗冲击	3500 G（23°C，0.4 ms）
抗振动	3 轴，每轴 1 小时：2.54 cm 峰峰值位移（5-13 Hz），10 G 加速度（13-500 Hz），1 G 加速度（500-2,000 Hz）
环境光抗扰度	0 ~ 100,000 Lux（全黑至强日光）
平均无故障时间（MTBF）	激光瞄准器：375,000 小时；LED 瞄准器：> 2,500,000 小时【1†L56-L66】

四、性能参数

参数项	规格
传感器	1280 × 800 全局快门 CMOS
照明	白色或红色 LED（豁免风险组）
光学元件	SR（标准范围）、HD（高密度）
瞄准系统	高级红色激光：十字靶标 + 边框；高亮度绿色 LED：十字靶标或直线
典型帧率	最高 60 帧/秒
运动容差	最大 600 cm/s；典型 400 cm/s
视场角	水平 48°，垂直 31°
扫描角度	倾斜 360°，俯仰 ±60°，偏转 ±60°
符号对比度	最低 20% 印刷对比度
分辨率（SR 光学）	3 mil C39（一维），7 mil Data Matrix（二维），7 mil QR（二维），4 mil PDF417（二维堆积）
分辨率（HD 光学）	2.5 mil C39（一维），5 mil Data Matrix，5 mil QR（二维），4 mil PDF417（二维堆积）【1†L74-L86】

五、解码能力

类别	支持码制
线性（一维）	Codabar，Code 11，Code 128，Code 2 of 5，Code 39，Code 93 and 93i，EAN/UAN-13，EAN/JAN 8，IATA Code 2 of 5，Interleaved 2 of 5，Matrix 2 of 5，MSI，GS1 Databar，UPC-A，UPC-E，UPC-A/EAN-13 with Extended Coupon Code，Coupon GS1 Code 32/PARAF，EAN-UCC Emulation，GS1 Data Bar【1†L90-L91】
二维堆积	Codablock A，Codablock F，PDF417，MicroPDF417【1†L92-L93】
二维矩阵	Aztec Code，Data Matrix，MaxiCode，QR Code，Chinese Sensible (Han Xin)，Grid Matrix，Dot Code【1†L94】
邮政码	Australian Post，British Post，Canadian Post，China Post，Japanese Post，Korea Post，Netherlands Post，Planet Code，Postnet【1†L95】

六、典型读取范围

N670X SR（标准范围光学，白色照明）【1†L99-L108】

条码类型	近距	远距	景深
13 mil UPC	44 mm	573 mm	529 mm
5 mil C39	70 mm	301 mm	231 mm
10 mil C39	40 mm	517 mm	477 mm
20 mil C39	44 mm	800 mm	756 mm
15 mil C128	42 mm	650 mm	608 mm
10 mil DM	72 mm	297 mm	225 mm
6.7 mil PDF417	84 mm	244 mm	160 mm
15 mil QR	39 mm	414 mm	375 mm

N670X HD（高密度光学，白色照明）【1†L111-L120】

条码类型	近距	远距	景深
13 mil UPC	38 mm	405 mm	367 mm
3 mil C39	66 mm	183 mm	117 mm
5 mil C39	53 mm	265 mm	212 mm
6.7 mil DM	72 mm	180 mm	108 mm
10 mil DM	59 mm	248 mm	189 mm
5 mil PDF	74 mm	186 mm	112 mm
6.7 mil PDF	59 mm	238 mm	179 mm
6.7 mil QR	72 mm	163 mm	91 mm
15 mil QR	27 mm	308 mm	281 mm

七、保修

项目	说明
保修期限	自发货之日起 15 个月有限保修【1†L87-L88】

八、选型建议

选型维度	SR（标准范围）	HD（高密度）
适用场景	常规条码扫描，需要较长读取距离	高密度条码、小尺寸条码、DotCode
一维分辨率	3 mil C39	2.5 mil C39
二维分辨率	7 mil Data Matrix/QR	5 mil Data Matrix/QR
最大读取距离	800 mm（20 mil C39）	405 mm（13 mil UPC）
典型应用	零售、物流、仓库一般条码	电子制造、烟草追溯、高密度码

下载的支持

Honeywell N670X 二维扫描模块提供完整的开发资源，包括产品数据手册、快速安装指南、集成编程文档、机械尺寸图纸、配置条码手册，以及适用于多平台的演示工具和集成示例代码。您可以根据实际需求，将以下文件清单整理为下载列表，方便客户快速获取所需资料。所有文档均针对 Honeywell N670X 型号编写，确保开发与集成过程顺畅高效。

说明文档下载

N670X 系列的“非解码”是什么意思？集成时需要注意什么？

N670X 是一款非解码 2D 成像仪，负责采集条码图像并输出原始图像数据，不包含解码功能。解码工作需通过外部解码板或主机设备的解码软件完成。

集成时需注意：

向后兼容：与 N660X 系列和 N360X 系列电气反向兼容，采用相同连接器。

需要外部解码方案：需搭配霍尼韦尔兼容的解码板或使用 SDK 在主机端实现软件解码。

接口选择：提供并行或 MIPI 接口，可根据主控平台选择接口。

SR 光学和 HD 光学如何选择？

N670X 系列提供 SR（标准范围） 和 HD（高密度） 两种光学元件：

对比维度	SR（标准范围）	HD（高密度）
适用场景	常规条码扫描	高密度条码、小尺寸条码、DotCode
一维码分辨率	3 mil	2.5 mil
二维码分辨率	7 mil	5 mil
典型读取距离	800 mm（20 mil C39）	405 mm（13 mil UPC）
特殊能力	读取范围较上一代增加 40%	可读取烟草追溯 DotCode（分辨率 5 mil）
