Honeywell霍尼韦尔N5600二维码扫描头

高性能阵列成像仪 | OEM 嵌入式设备 / 工业 / 零售 / 医疗专用

2026年6月30日二维码扫描模组嵌入式扫码模块霍尼韦尔 0

售价请咨询销售
品牌Honeywell（霍尼韦尔）
额定电压(V)扫描头：3.3 VDC ± 5%
产品类型嵌入式二维影像式扫描引擎
商品毛重扫描头：
产地美国
图像传感器838 × 640 像素（专有 CMOS 全局快门传感器）
功能用途一维/二维条码扫描、手机屏幕码识读、OCR识别、文档采集、嵌入式集成、移动数据终端、手持扫描器、自助服务终端、医疗诊断设备、彩票终端
包装清单扫描头1 FPC排线1 开发文档（电子版）*1

点击咨询此产品

产品描述

产品参数

资料下载

常见问题

索取报价

Honeywell 霍尼韦尔 N5600 是一款为 OEM 嵌入式应用设计的微型二维影像扫描引擎

搭载 838×640 像素全局快门 CMOS 传感器，可采集一维/二维条码、手机屏幕码及文档图像。该产品采用 Adaptus® 6.0 影像技术，集光电系统、计算架构与解码技术于一体。引擎采用一体式设计，支持完全解码，并提供硬件解码器与经授权的软件解码器两种集成方案，分别适用于便于集成的场景及空间和功耗受限的移动终端等应用。

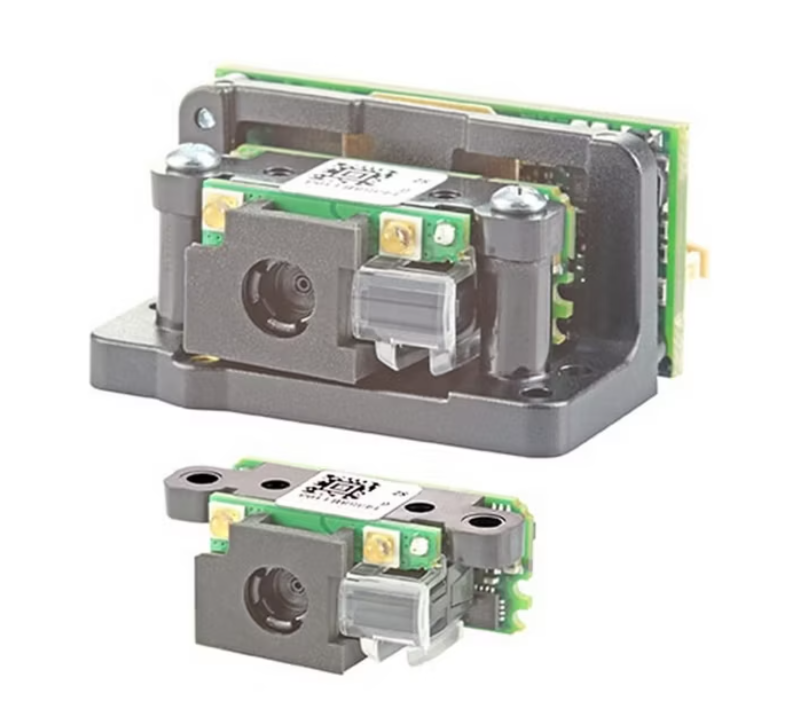

Honeywell霍尼韦尔N5600二维码扫描头 - 影像式模组（images 4）

在成像性能方面，N5600 搭载了专为条码读取设计的图像传感器，配合特定的照明设计，在采集条码解码图像时具备运动容差能力。其 100% UPC 条码扫描距离最大可达 41.9 cm，每秒解码速度达 60 帧，运动容差最高可达 584 cm/s。该引擎具备彩色成像选项，可在条码读取的同时采集彩色图像，用于捕获签名、包装、车牌和身份证等，无需单独配置摄像头。此外，N5600 支持 OCR 字体识别，可从移动设备屏幕读取条码，适用于零售、医疗、交通物流、仓储配送等场景。

N5600 系列提供 N5600（528 nm 可视绿色 LED 瞄准）和 N5603（650 nm 高可见度红色激光瞄准）两种型号，用户可根据应用环境和偏好选择。引擎支持 TotalFreedom® 开放式软件开发平台，允许 OEM 厂商通过预设编程界面开发定制功能插件。扫描头尺寸为 12.5 mm × 20.8 mm × 17.2 mm（高×宽×深），重量不足 7 g。工作电压为 3.3 VDC ± 5%，扫描角度覆盖倾斜 360°、俯仰 ±45°、偏转 ±65°。N5600 系列适用于移动终端、平板电脑、可穿戴扫描器、自助服务终端、医疗诊断设备等空间受限设备。

一、型号概览

型号	瞄准系统类型
N5600	528 nm 可视绿色 LED 光
N5603	650 nm 红色激光；最大输出 1 mW Class 2 激光

两款型号在性能参数上一致，仅瞄准方式不同。

二、性能参数

参数项目	规格指标
传感器	CMOS 传感器，全局快门，像素为 838 × 640
每秒帧数	60 帧
彩色拍照功能	可选
照明	617 nm 可视红色 LED 光
运动容差	584 cm/s（在全黑环境下，100% UPC 码，10 cm 距离处）
扫描角度（SR）	水平 42.4°，垂直 33.0°
扫描角度（ER）	水平 31.6°，垂直 24.4°
扫描角度（HD）	水平 41.4°，垂直 32.2°
倾角	360°
仰角	±45°
斜角	±65°
最小符号对比度	20%
100% UPC 条码扫描范围	41.9 cm

三、物理参数

参数项目	规格指标
不带安装支架的扫描头（高×宽×深）	12.5 mm × 20.8 mm × 17.2 mm
解码板（高×宽×深）	19.1 mm × 39.8 mm × 8.2 mm
扫描头和解码板组件（高×宽×深）	19.4 mm × 39.8 mm × 28.2 mm
重量（扫描头）	< 7 g
重量（扫描头和解码板组件）	< 20 g

四、接口与电气参数

参数项目	规格指标
扫描头接口	30-pin 板到板连接器
解码器接口	12-pin 贴面安装或 Micro-B USB
输入电压（扫描头）	3.3 VDC ± 5%
输入电压（解码器 – TTL-RS232）	3.0 – 5.5 VDC
输入电压（解码器 – USB）	5.0 VDC ± 5%
N5600 典型电流 @3.3VDC（手动触发）	276 mA
N5603 典型电流 @3.3VDC（手动触发）	228 mA
典型电流（感应模式）	142 mA
典型电流（休眠模式）	90 µA

五、环境参数

参数项目	规格指标
工作温度	-25°C 至 50°C
储存温度	-40°C 至 85°C
湿度	0%～95% 相对湿度，在 50°C 时无凝结
环境照度	0–100,000 Lux
抗冲击力	23°C 下 0.4 ms 内安装表面抗摔强度达 3,500 G
防震能力	3 轴加速计，每小时一轴：峰至峰位移 2.54 cm（5 Hz-13 Hz），10 G 加速度（13 Hz-500 Hz），1 G 加速度（500 Hz-2,000 Hz）

六、解码能力

类别	支持码制
一维条码	UPC/EAN/JAN, GS1 DataBar, Code 39, Code 128, Code 32, Code 93, Codabar/NW7, Interleaved 2 of 5, Code 2 of 5, Matrix 2 of 5, MSI, Telepen, Trioptic, China Post
二维堆积码	PDF417, MicroPDF417, GS1 Composite
二维矩阵码	Aztec Code, Data Matrix, QR Code, Micro QR Code, MaxiCode, Han Xin Code
邮政码	Intelligent Mail Barcode, Postal-4i, Australian Post, British Post, Canadian Post, Japanese Post, Netherlands (KIX) Post, Postnet, Planet Code
OCR 选项	OCR-A, OCR-B, E13B (MICR)

七、软件与集成

参数项目	规格指标
影像技术	Adaptus 6.0 影像技术
解码方案	提供硬件解码器和软件解码器两种选型方案
开放平台	支持 TotalFreedom®，可通过编程界面开发软件插件实现定制功能
远程管理	支持 Remote MasterMind®，可远程管理集成 N5600 引擎的设备
彩色成像	支持采集签名、包装、牌照和身份证的彩色图像

下载的支持

Honeywell N5600 系列二维码扫描头提供完整的开发资源，包括产品数据手册、快速安装指南、集成编程文档、机械尺寸图纸、配置条码手册，以及适用于多平台的演示工具和集成示例代码。您可以根据实际需求，将以下文件清单整理为下载列表，方便客户快速获取所需资料。所有文档均针对 Honeywell N5600 系列 型号编写。
