honeywell霍尼韦尔N6803二维码扫描模块

FlexRange™ 超薄 2D 扫描引擎 | OEM 嵌入式设备 / 工业 / 零售 / 物流专用

2026年7月15日二维码扫描模组嵌入式扫码模块霍尼韦尔 0

售价请咨询销售
品牌Honeywell（霍尼韦尔）
额定电压(V)请参阅官方数据手册
产品类型嵌入式二维影像式扫描引擎
商品毛重约 3 g
产地美国
图像传感器全局快门 CMOS 传感器
功能用途一维/二维条码扫描、手机屏幕码识读、文档采集、嵌入式集成、移动数据终端、手持扫描器、自助服务终端、医疗诊断设备x
包装清单扫描头1 FPC排线1 开发文档（电子版）*1

点击咨询此产品

产品描述

产品参数

资料下载

常见问题

索取报价

honeywell N6803 是霍尼韦尔 FlexRange™ 系列中的一款超薄二维扫描引擎

提供 N6803MR（中距）、N6803FR（FlexRange）和 N6803LR（长距）三种光学配置。该系列适用于仓储、物流、零售及现场作业等需兼顾远近距离扫码的场景。外形尺寸为 6.8 mm（高）× 23.5 mm（宽）× 16.2 mm（深），重量为 3 克。低功耗设计有助于控制设备能耗。

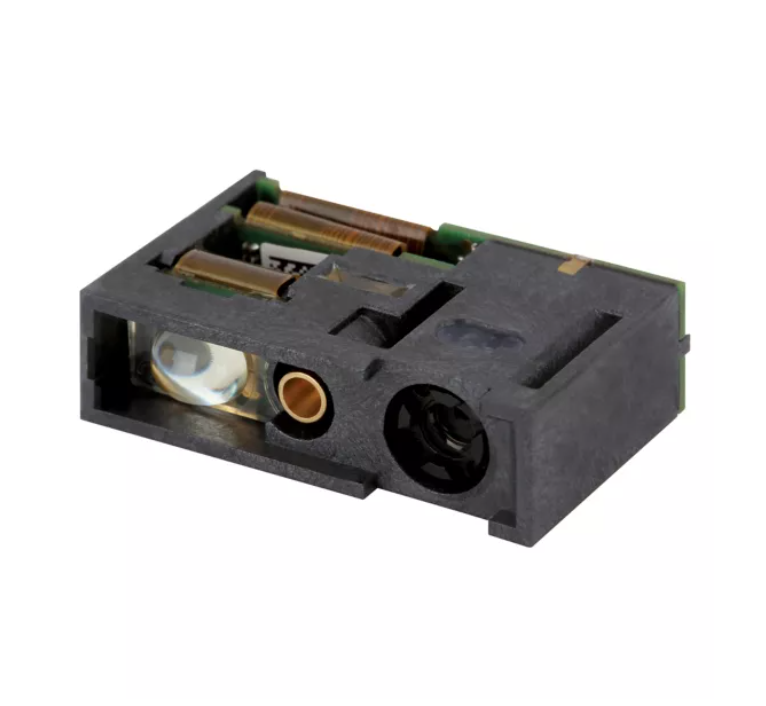

honeywell霍尼韦尔N6803二维码扫描模块 - 消费级/商业级模组（images 4）

霍尼韦尔 N6803MR 采用全固态设计，搭载 Smart Adaptus™ 8.0 对焦技术，可通过调整光学参数与算法，可读取略微失焦的图像，读取范围达 6 米。N6803FR 采用双镜头架构，远近景切换无需重新对焦，覆盖从近距离到 10 米的景深范围。N6803LR 提供长距离扫描能力。该系列视场角为水平 48°、垂直 21°。

在集成方面，N6803 系列支持 MIPI 接口，便于与移动设备处理器对接。对于运行操作系统的移动设备，霍尼韦尔提供 SwiftDecoder™ HD 主机解码软件，利用设备自身处理能力实现解码，并支持安全许可机制及条码扫描之外的微服务扩展。该系列适用于移动数据终端、手持扫描枪、自助服务终端及医疗诊断设备等场景。

一、型号概览

N6803 系列提供三种光学配置版本：

型号	全称	定位
N6803MR	Mid-Range	中距扫描
N6803FR	FlexRange	灵活变距扫描
N6803LR	Long Range	长距扫描

N6803MR 和 N6803FR 为两款主要型号，N6803LR 为该系列的长距补充型号。

二、物理参数

参数项目	规格指标
外形尺寸（高 × 宽 × 深）	6.8 mm × 23.5 mm × 16.2 mm
重量	约 3 g

三、性能参数

3.1 扫描距离

型号	最大读取距离
N6803MR	6 m
N6803FR	10 m
N6803LR	10 m 以上（长距专用型号）

3.2 传感器与成像

参数项目	N6803MR / N6803FR	N6803LR
传感器技术	全局快门（Global Shutter）	近距：全局快门；远距：滚动快门
分辨率（近距）	1920 × 800 像素	1920 × 800 像素
分辨率（远距）	1280 × 800 像素	1920 × 800 像素
扫描帧率	默认 40 fps，最高 60 fps	—

3.3 视场角

参数项目	规格指标
近距视场角（N6803FR）	48°（水平）× 21°（垂直）
远距视场角（N6803FR）	20°（水平）× 12°（垂直）

3.4 瞄准与照明

参数项目	规格指标
瞄准器	绿色激光点
照明	内置 LED 照明

四、技术特点

技术	说明
Smart Adaptus™ 8.0 对焦技术	N6803MR 采用全固态设计，通过调整光学参数与算法，可读取略微失焦的图像，景深范围不同于传统单镜头架构
双镜头架构	N6803FR 采用双镜头设计，远近景切换无需重新对焦，覆盖从近距离到 10 米的景深范围
薄型轻量化设计	厚度 6.8 mm，重量 3 g
功耗控制	功耗低于同类长距引擎，有助于控制设备能耗

五、型号对比

对比维度	N6803MR（中距）	N6803FR（FlexRange）	N6803LR（长距）
最大读取距离	6 m	10 m	10 m 以上
对焦技术	Smart Adaptus™ 8.0 单镜头	双镜头架构	—
适用场景	运输与物流行业	仓库与配送中心	仓储长距需求

六、解码能力

类别	支持码制
线性（一维）	Codabar, Code 11, Code 128, Code 2 of 5, Code 39, Code 93 and 93i, EAN/JAN-13, EAN/JAN 8, IATA Code 2 of 5, Interleaved 2 of 5, Matrix 2 of 5, MSI, GS1 Databar, UPC-A, UPC E, UPC-A/EAN-13 with Extended Coupon Code, Coupon GS1, Coupon Code 32 (PARAF), EAN-UCC Emulation
二维堆积	Codablock A, Codablock F, PDF417, MicroPDF417
二维矩阵	Aztec Code, Data Matrix, MaxiCode, QR Code, Chinese Sensible (Han Xin), Grid Matrix, Dot Code
邮政码	Australian Post, British Post, Canadian Post, China Post, Japanese Post, Korea Post, Netherlands Post, Planet Code, Postnet

七、环境与电气参数

参数项目	规格指标
工作温度	请参阅官方数据手册
存储温度	请参阅官方数据手册
湿度	最高 95%（50°C 无冷凝）
环境光抗扰度	请参阅官方数据手册
接口	MIPI 接口
功耗	低功耗设计

八、开发资源

资源类别	说明
数据手册	FlexRange™ N6803 Series 数据手册（PDF，386.37 KB）
解码软件	SwiftDecoder™ HD 主机解码软件 SDK，利用设备自身处理能力实现解码，支持安全许可机制及微服务扩展
硬件平台	Smart Adaptus™ 8.0 平台
解码板	GEN8 2D 微型解码板（与 N6803 系列兼容）
参考指南	Barcode Scanning OEM Solutions Pocket Range Guide（4.48 MB）
应用笔记	FlexRange™ Scan Engines Give Workers More Power（904.51 KB）

下载的支持

霍尼韦尔 N6803 系列二维码扫描模块提供完整的开发资源，包括产品数据手册、快速安装指南、集成编程文档、机械尺寸图纸、配置条码手册，以及适用于多平台的演示工具和集成示例代码。您可以根据实际需求，将以下文件清单整理为下载列表，方便客户快速获取所需资料。所有文档均针对 霍尼韦尔 N6803 系列型号编写。

说明文档下载

N6803MR、N6803FR 和 N6803LR 三个型号有何区别？如何选择？

N6803系列提供三种光学版本，以适应不同的扫描距离需求：

N6803MR（中距）：读取范围为 6 米。采用 Smart Adaptus™ 8.0 对焦技术，可调整光学参数以读取略微失焦的图像。
N6803FR（FlexRange 灵活变距）：采用双镜头架构，读取范围为 10 米，远近景切换无需重新对焦。
N6803LR（长距）：提供长距离扫描能力。

选择建议：可根据最大扫码距离进行选型。6 米以内可选择 N6803MR，需覆盖 10 米以内可选择 N6803FR，超过 10 米可选择 N6803LR。

N6803 是一款“非解码”引擎吗？集成时需要搭配什么解码方案？

N6803 系列是一款非解码（Undecoded）2D 扫描引擎，采集条码图像后需通过外部方案完成解码。霍尼韦尔提供两种方案：

软件解码（SwiftDecoder™ HD）：适用于运行操作系统（如 Android）的移动设备。将解码软件集成到设备主处理器中，利用设备自身的处理能力实现解码，并支持安全许可机制及微服务扩展。
硬件解码（Gen8 DB 解码板）：适用于不带操作系统的设备（如无人机、扫描背夹等）。使用独立的 Gen8 DB 微型解码板实现解码功能。

N6803 与霍尼韦尔其他系列扫描引擎是否兼容？

N6803 系列与霍尼韦尔 N670X、N660X 和 N360X 系列扫描引擎的电气接口兼容，并采用相同的连接器。现有设备使用这些系列的扫描引擎时，可直接替换为 N6803 系列，无需重新设计外壳或主板，可缩短集成时间并降低设计成本。
