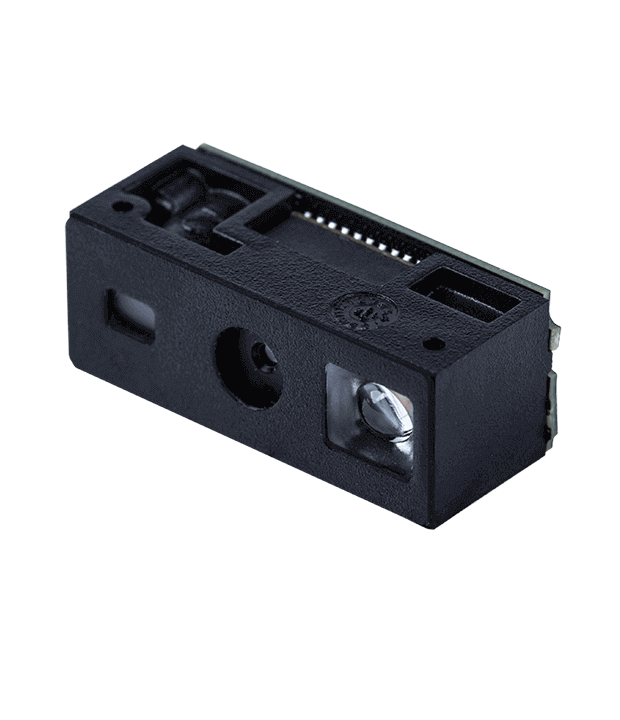

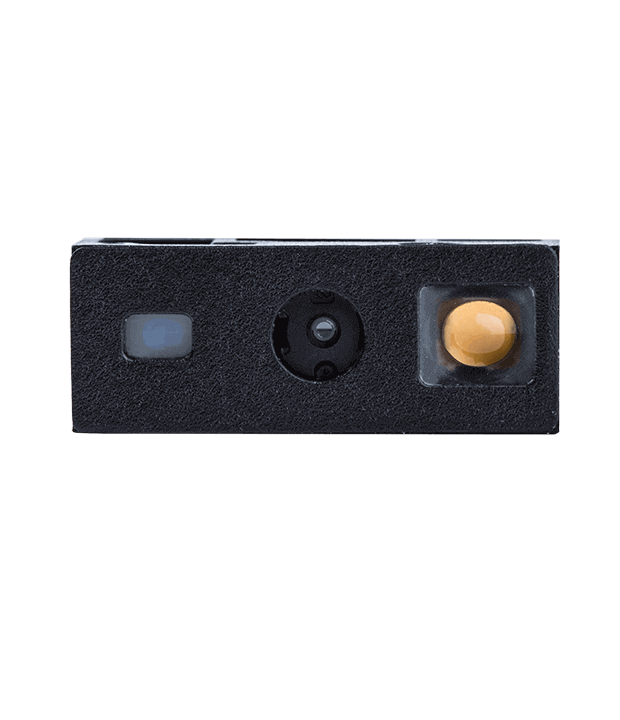

新大陆NLS-EM2596二维扫描模块

嵌入式二维扫描引擎

二维码扫描模组产品中心嵌入式扫码模块新大陆识别码制分类集成方式分类 2440

售价￥89.00 ~ ￥269
品牌新大陆 (Newland)
产品类型二维扫描模块
额定电压(V)3.3V / 5V
商品毛重0.015kg
产地福建福州
扫描速率60次/秒
功能用途一维/二维条码识别、手机屏幕扫码、嵌入式集成
包装清单扫描引擎1 排线1 说明书*1

点击咨询此产品

产品描述

产品参数

资料下载

常见问题

索取报价

新大陆NLS-EM2596 超小型嵌入式二维扫描模块——高集成·低功耗·精准识读

NLS-EM2596条码识读引擎采用新大陆自主研发的UIMG核心解码技术，配置1280×800像素CMOS图像传感器，能够识读一维及二维条码，最小识读精度达3mil。产品配备激光十字对焦系统，在户外100,000LUX光照条件下可提供瞄准指示，辅助扫描。其低功耗设计有助于延长设备使用时间。

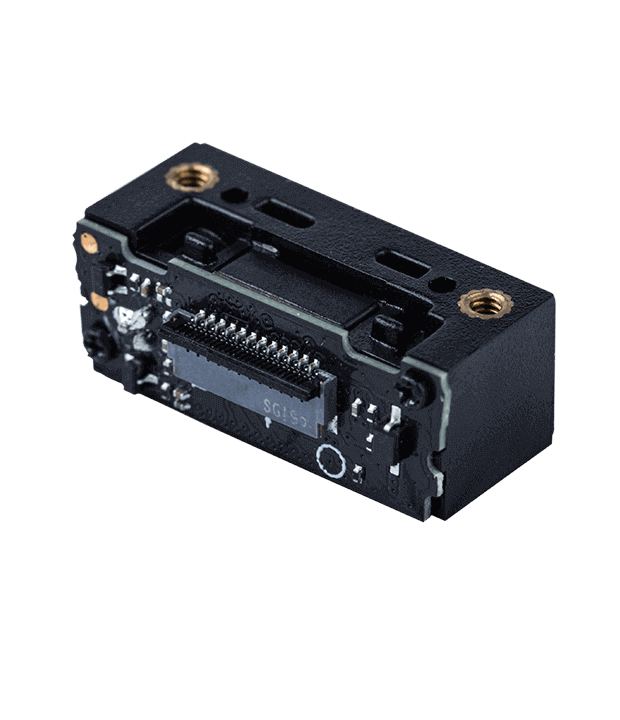

该扫描模块采用分体式结构，解码板与图像采集器分离，采集器尺寸21.5×10.2×8.6mm，重量4克，便于集成于小型化设备。支持TTL-232和USB通讯接口，工作温度范围-20℃~+60℃，适用于PDA、平板电脑、自助终端及条码扫描枪等设备的嵌入式安装。

NLS-EM2596扫描模块包装清单包含扫描引擎主体、连接排线及产品说明书，方便用户快速进行二次开发与集成测试。该模块兼容主流嵌入式操作系统，并提供配套的SDK开发包与技术文档，支持客户根据实际需求进行参数配置与功能定制。新大陆为客户提供全面的售前咨询与售后技术支持，确保产品在各类场景下稳定运行，广泛应用于医疗手持终端、工业PDA、闸机扫码器及自助售货机等领域。

码制	识读距离
图像传感器	1280×800 像素 CMOS
照明	暖白光 LED
对焦	红色激光，650nm
识读精度	≥3mil
符号反差	≥25%
条码灵敏度	倾斜 ±60°，偏转 ±60°，旋转 360°
视场角度	水平 42°，垂直 28°
通讯接口	TTL-232, USB
采集器尺寸	21.5×10.2×8.6 mm
解码板尺寸	21.5×21.5×4.2 mm
重量	约 4g
工作电压	3.3 VDC ±5%
额定功耗	888mW
工作电流	269mA / 399mA
空闲电流	<70mA
休眠电流	<1mA
工作温度	-20℃ ~ +60℃
储存温度	-40℃ ~ +70℃
工作湿度	5% ~ 95%（无凝结）
环境光照	0 ~ 100,000 LUX
EAN-13	70mm ~ 500mm
Code39	90mm ~ 265mm
PDF417	70mm ~ 225mm
Data Matrix	65mm ~ 215mm
QR Code	40mm ~ 295mm

下载的支持

为帮助您快速集成NLS-EM2596嵌入式扫描引擎，我们提供全面的技术文档与开发资源。您可以通过下方的下载列表获取产品规格书、用户手册、SDK开发包及相关工具。

说明文档下载

NLS-EM2596 支持哪些条码码制？识读性能如何？

NLS-EM2596 采用新大陆自主研发的第六代 UIMG 核心解码技术，支持识读几乎所有主流一维及二维条码。一维码包括 Code 128、Code 39、EAN-13、UPC、GS1 Databar 等；二维码包括 QR Code、Data Matrix、PDF417、汉信码等。最小识读精度可达 3mil，对于高密度小条码也能快速读取。同时，产品支持倾斜 ±60°、偏转 ±60°、旋转 360° 的大角度识读，适应各种扫描场景。

NLS-EM2596 的物理尺寸和集成方式是怎样的？适用于哪些设备？

NLS-EM2596 采用分体式结构设计，图像采集器尺寸仅 21.5×10.2×8.6mm，解码板尺寸为 21.5×21.5×4.2mm，整体重量约 4g，非常适合空间受限的嵌入式设备。它支持 TTL-232 和 USB 两种通讯接口，可轻松集成到手持终端、平板电脑、医疗设备、自助终端、闸机、条码扫描枪等各类产品中。模块工作电压为 3.3V，典型功耗 888mW，并具备休眠模式（电流 <1mA），能有效延长整机续航。

为帮助您快速完成开发，我们提供完整的 SDK 开发包、硬件集成手册及机械图纸。您可将常用配置或功能封装为预设模块，方便在不同项目中重复调用，大幅缩短开发周期。

NLS-EM2596 的工作环境要求是什么？典型识读景深是多少？

NLS-EM2596 具备出色的环境适应性，工作温度范围为 -20℃ 至 +60℃，储存温度可达 -40℃ 至 +70℃，工作湿度为 5%~95%（无凝结），环境光照耐受度高达 100,000 LUX，即使在户外强光环境下也能稳定识读条码。

典型识读景深（以常见码制为例）：
