新大陆NLS EM3596

嵌入式扫码模块小体积高集成低功耗

2021年4月28日二维码扫描模组产品中心嵌入式扫码模块新大陆识别码制分类集成方式分类 0

售价￥89.00~￥299
品牌新大陆 (Newland)
额定电压(V)3.3V / 5V
产品类型嵌入式扫码模块
商品毛重0.004kg
产地福建福州
识读精度≥3mil
功能用途一维/二维条码识读、手机屏幕扫码、嵌入式集成
包装清单扫描引擎1 排线1 说明书*1

点击咨询此产品

产品描述

产品参数

资料下载

常见问题

索取报价

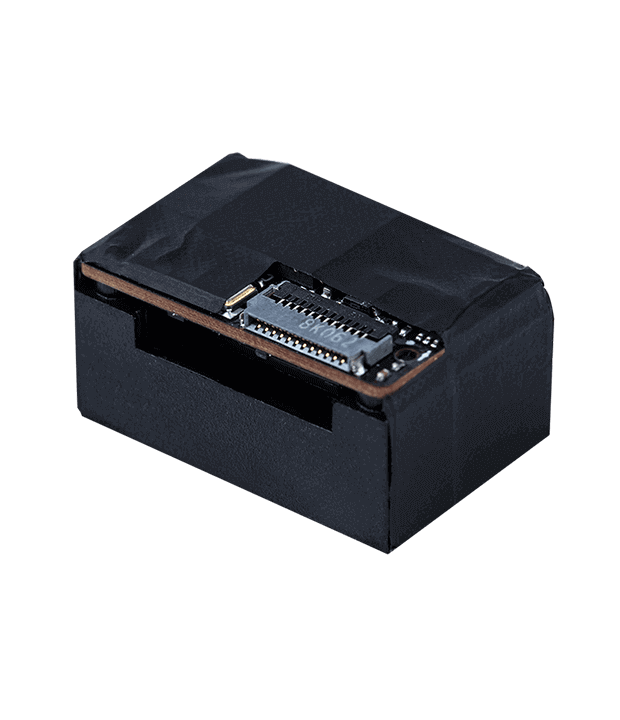

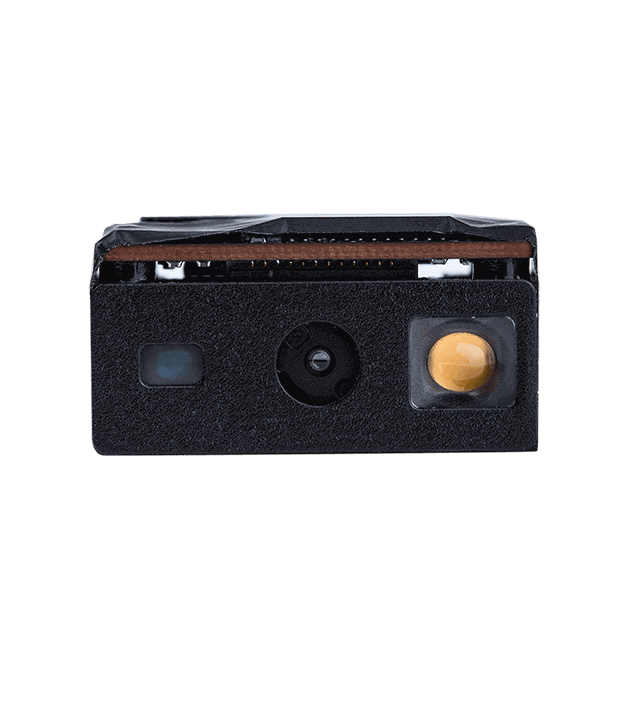

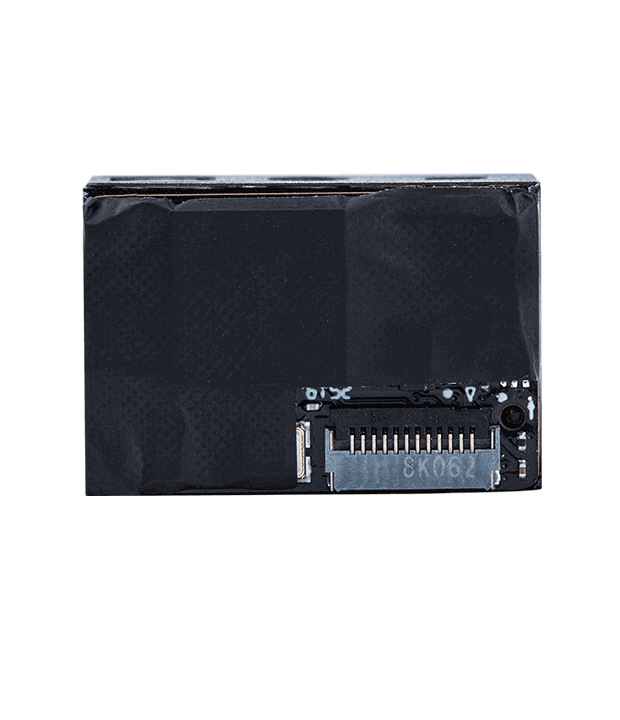

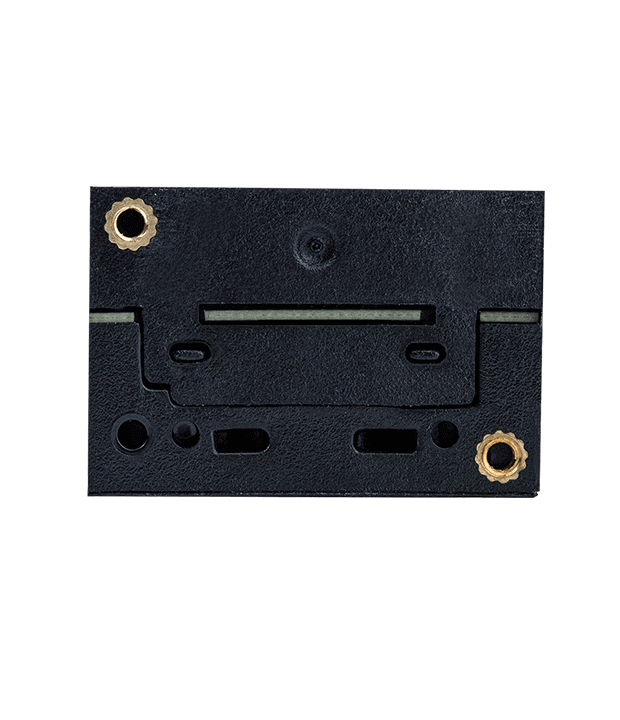

NLS-EM3596 一体化超薄扫描引擎

NLS-EM3596条码识读引擎采用新大陆自主研发的第六代UIMG核心解码技术，搭载1280×800高清CMOS图像传感器，可快速识读各类品质的一维及二维条码，识读精度可达3mil以上。产品配备醒目的激光十字对焦系统（波长650nm），即使在户外100,000LUX强光环境下也能提供清晰的目标瞄准，确保精准扫描。该模块采用暖白光LED照明，条码灵敏度支持倾斜±60°、偏转±60°、旋转360°的大角度识读，视场角度达水平42°、垂直28°，可轻松应对各种扫描场景。

高集成度设计极致小巧

NLS-EM3596采用解码板与摄像头一体化高集成度设计，尺寸仅21.7×14.7×11.9mm，重量约3.9g，体积小巧轻薄，可满足各类极小型化、轻薄型设备的集成需求。支持TTL-232和USB多种通讯接口，工作电压3.3V±5%，典型功耗888mW，工作电流269mA（典型值）、399mA（最大值），空闲电流低于70mA，休眠电流低于1mA，绿色低功耗设计可有效延长整机续航时间。工作温度范围-20℃~+60℃（带散热膜），储存温度-40℃~+70℃，环境适应性出色。

广泛适用便捷开发

NLS-EM3596适用于PDA设备配套、平板设备配套、金融POS机、轻薄型设备、传统自助设备、条码扫描枪、闸机扫码器等多种应用场景的嵌入式集成。苏州奥维尔为客户提供完整的SDK开发包、硬件集成手册、机械图纸及技术文档支持，方便客户快速完成二次开发与集成测试。产品符合FCC Part15 Class B、CE EMC Class B、ROHS等国际认证标准，苏州奥维尔专业的技术支持团队可为客户提供全面的售前咨询与售后服务，确保产品在各类场景下稳定运行。

基本规格
图像传感器	1280×800 像素 CMOS
照明	暖白光 LED
对焦	红色激光，650nm
识读精度	≥3mil
符号反差	≥25%
条码灵敏度	倾斜 ±60°，偏转 ±60°，旋转 360°
视场角度	水平 42°，垂直 28°

物理/电气参数
通讯接口	TTL-232, USB
外观尺寸	21.7×14.7×11.9 mm
重量	约 3.9g
工作电压	3.3 VDC ±5%
额定功耗	888mW（典型值）
工作电流	269mA（典型值），399mA（最大值）
空闲电流	<70mA
休眠电流	<1mA

环境参数
工作温度（不带散热膜）	-20℃ ~ +50℃
工作温度（带散热膜）	-20℃ ~ +60℃
储存温度	-40℃ ~ +70℃
工作湿度	5% ~ 95%（无凝结）
环境光照	0 ~ 100,000 LUX

识读码制

一维码： Code 11, Code 128, Code 39, GS1 128, Codabar, ISBT 128, Code 93, UPCA, UPCE, EAN13, EAN8, ISSN, ISBN, Interleaved 2/5, ITF14, MSI Plessey, GS1 Databar
二维码： PDF417, QR Code, Data Matrix, 汉信码, Micro PDF417, GM Code, Micro QR, Code One

识读景深

码制	识读距离
EAN-13（13mil）	70mm ~ 500mm
Code39（5mil）	90mm ~ 265mm
PDF417（6.7mil）	70mm ~ 225mm
Data Matrix（10mil）	65mm ~ 215mm
QR Code（15mil）	40mm ~ 295mm

NLS-EM3596 资料下载

为帮助您快速完成产品集成与开发，我们提供完整的技术文档和开发资源。您可以通过下方列表下载产品规格书、硬件集成手册、SDK开发包及机械图纸等资料。所有文档均经过严格审核，确保内容准确、完整，助力您的项目高效推进。

说明文档下载

NLS-EM3596与NLS-EM2596的主要区别是什么？

NLS-EM3596和NLS-EM2596均采用新大陆第六代UIMG核心解码技术，核心解码性能基本一致。主要区别在于结构设计：EM3596采用解码板与摄像头一体化设计，集成度更高，尺寸为21.7×14.7×11.9mm，重3.9g；而EM2596采用分体式结构，采集器与解码板分离。EM3596的一体化设计更适合对空间要求极为苛刻的超轻薄设备集成场景，如金融POS机、轻薄型平板等。

NLS-EM3596的工作环境要求是什么？典型识读景深是多少？

NLS-EM3596具备出色的环境适应性，工作温度范围为-20℃~+60℃（带散热膜），储存温度可达-40℃~+70℃，工作湿度5%~95%（无凝结），环境光照耐受度高达100,000 LUX，即使在户外强光环境下也能稳定识读条码。

典型识读景深：EAN-13（13mil）为70mm~500mm，Code39（5mil）为90mm~265mm，PDF417（6.7mil）为70mm~225mm，Data Matrix（10mil）为65mm~215mm，QR Code（15mil）为40mm~295mm。无论近距离扫描手机屏幕二维码，还是远距离读取货架条码，NLS-EM3596均能提供快速精准的识读体验。

NLS-EM3596适用于哪些设备集成？

NLS-EM3596体积小巧、集成度高，非常适合内嵌于各类小型化设备，包括但不限于：PDA设备、平板设备、金融POS机、轻薄型设备、传统自助终端、条码扫描枪、闸机扫码器、医疗手持终端等。模块支持TTL-232和USB通讯接口，提供完整开发资料，可快速完成二次开发与集成。
