zebra斑马SE55远距扫描模块

高性能阵列成像仪 OEM 嵌入式设备 / 工业 / 零售 / 仓储专用

2026年6月2日二维码扫描模组产品中心嵌入式扫码模块斑马 0

售价请咨询销售
品牌Zebra（斑马）
额定电压(V)VCC_ENGINE: 3.135V – 3.6V；VCC_ILLUM: 2.9V – 5.5V
产品类型嵌入式二维影像式扫描引擎
商品毛重约 5.4 g
产地美国
图像传感器400 万像素（2688 × 1520）
功能用途一维/二维条码远距扫描、手机屏幕码识读、文档图像采集、嵌入式集成、移动数据终端、手持扫描器、自助服务终端、仓储物流设备
包装清单扫描头1 FPC排线1 开发文档（电子版）*1

点击咨询此产品

产品描述

产品参数

资料下载

常见问题

索取报价

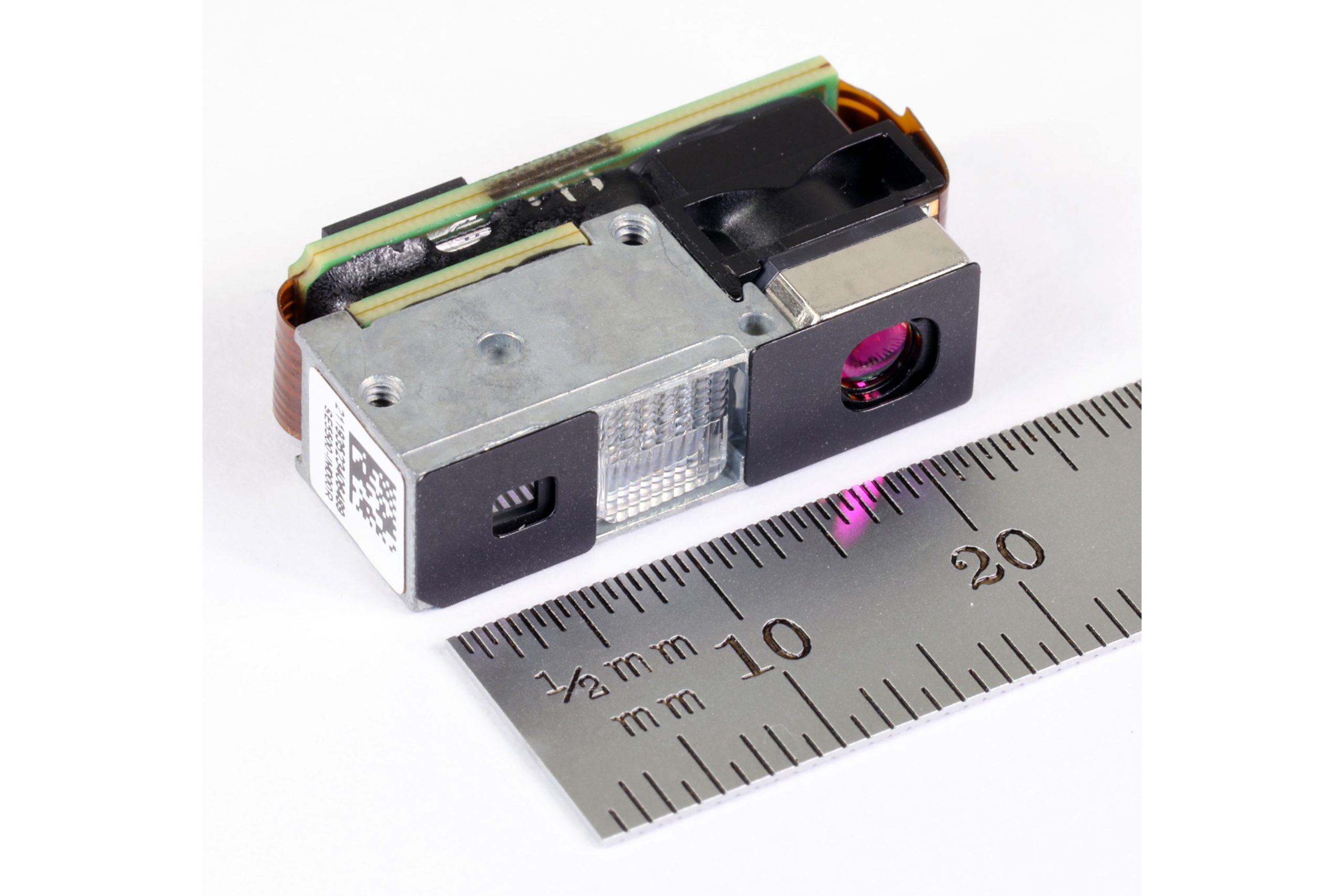

Zebra斑马SE55远距扫描模块：为OEM嵌入式设备打造的高性能二维影像扫描引擎

Zebra斑马SE55远距扫描模块是一款专为OEM（原始设备制造商）嵌入式设备设计的高性能二维影像扫描引擎。该模块搭载Zebra IntelliFocus™智能自动对焦技术和400万像素（2688×1520）高分辨率图像传感器，能够快速、准确地识读从手中到超过40英尺/12.2米远处的一维和二维条码，为仓储物流、工业制造、零售等行业应用提供可靠的扫描核心。

SE55采用520nm绿色激光十字准线瞄准器，在强光环境下的可视性优于传统红色激光，确保室内外都能快速定位目标条码。该模块体积小巧，尺寸仅为7.2mm×26.4mm×14.9mm，重量约5.4g，可轻松嵌入各类空间受限的设备中。

核心技术

技术	说明
IntelliFocus™智能自动对焦	利用智能自动对焦功能快速确定条码距离，无需手动对焦即可完成远近距离采集。
PRZM智能成像技术	可处理低对比度、污损、破损、覆膜、模糊等状态下的一维/二维条码，减少重复扫描。
400万像素传感器	传感器分辨率达2688×1520，既可解码条码，也可直接采集高分辨率文档图像，无需切换设备。
520nm绿色激光瞄准器	采用绿色LED瞄准框和绿色破折号瞄准点，在阳光下可视范围大，便于长距离精准瞄准。

一、物理参数

参数项	规格
尺寸（高×宽×深）	7.2 mm × 26.4 mm × 14.9 mm
重量	5.4 g ± 0.10 g
接口/连接器	摄像头端口（24引脚板对板连接器），支持MIPI接口

二、性能参数

参数项	规格
扫描技术	阵列成像仪（Array Imager）
扫描类型	一维/二维条码
图像传感器分辨率	2688 × 1520像素（约400万像素）
工作范围	从近距离接触到40英尺/12.2米
视场角（自适应）	最大水平37°，最大垂直21°
瞄准器类型	520nm绿色激光十字准线
照明选项	—
角度容差	偏移（Skew）容差：±60°

三、典型景深

条码类型/分辨率	近距	远距
3 mil Code 39	2.7 in./6.9 cm	16.2 in./41.1 cm
5 mil Code 39	—	—
15 mil Code 128	—	—
100% UPCA	—	—
100 mil Code 39（最大远距）	—	>12.2 m

四、电气参数

参数项	规格
工作电压	引擎VCC：3.135-3.6V；照明VCC_ILLUM：2.9-5.5V
峰值电流	—
空闲/休眠电流	—

五、环境参数

参数项	规格
工作温度	-30°C 至 60°C
存储温度	—
环境光抗扰度	最高107,639 Lux（直射阳光）

认证与合规

认证项目	标准
激光安全等级	Class 2激光（IEC/EN 60825-1）/ Class II激光（FDA CDRH）
环境合规	符合RoHS标准

下载的支持

Zebra 斑马 SE55 远距扫描模块提供完整的开发资源，包括产品数据手册、快速安装指南、集成编程文档、机械尺寸图纸、配置条码手册，以及适用于多平台的演示工具和集成示例代码。您可以根据实际需求，将以下文件清单整理为下载列表，方便客户快速获取所需资料。所有文档均针对 Zebra 斑马 SE55 型号编写，确保开发与集成过程顺畅高效。
