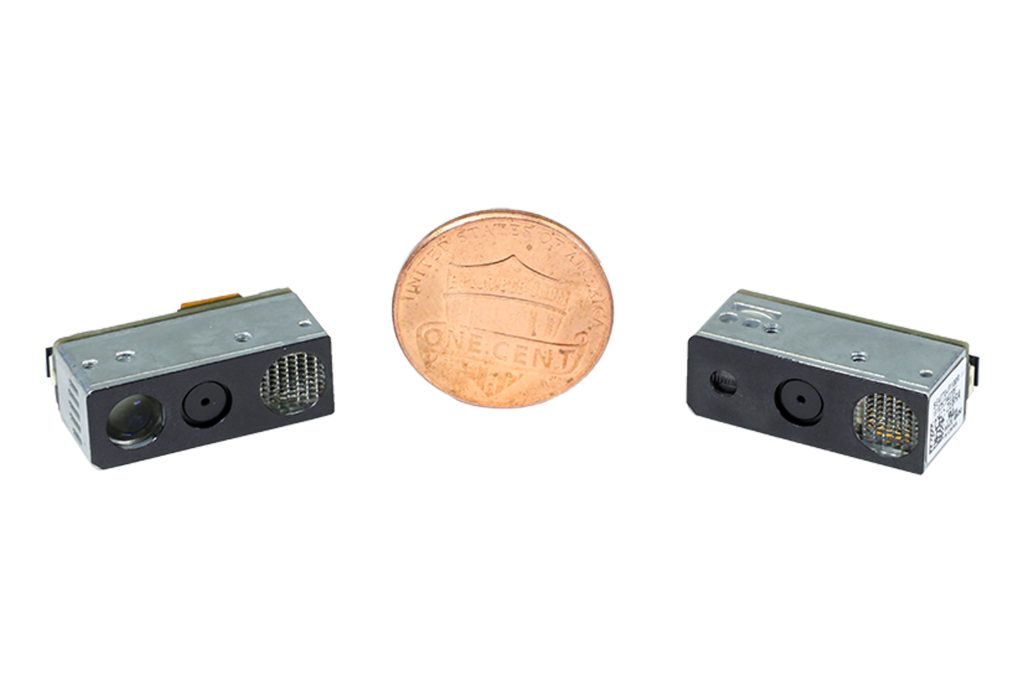

斑马SE4720/SE4770扫描引擎模组

OEM一维/二维阵列式扫描引擎工业/零售/医疗专用

2026年6月4日二维码扫描模组产品中心嵌入式扫码模块斑马 0

售价请咨询销售
品牌Zebra（斑马）
额定电压(V)1.7-3.6 VDC（引擎）
产品类型OEM一维/二维阵列式扫描引擎
商品毛重约 6 g
产地美国
图像传感器1280 × 800 像素
功能用途一维/二维条码扫描、手机屏幕码识读、文档采集、嵌入式集成、移动数据终端、手持扫描器、自助终端、医疗诊断设备、彩票终端
包装清单扫描头1 FPC排线1 开发文档（电子版）*1

点击咨询此产品

产品描述

产品参数

资料下载

常见问题

索取报价

斑马SE4720和Zebra SE4770扫描引擎模组，在紧凑设计中提供一维/二维条码采集功能。

这两款引擎支持LED和激光两种瞄准器选项，分别适用于医疗场景和长距离扫描。它们支持MIPI和并行接口，并内置PRZM智能成像技术。用户可根据行业需求、照明环境和解码策略进行选配。

斑马SE4720/SE4770扫描引擎模组 - 手持终端/PDA扫描头（images 4）

核心技术：微型设计、全局快门与智能解码

斑马SE4720和Zebra SE4770扫描引擎模组均采用1280×800像素的全局快门图像传感器，并搭载了Zebra的PRZM智能成像软件解码算法。全局快门技术可同时捕捉整个图像，用于在扫描器或条码移动时进行采集。斑马SE4720扫描引擎和Zebra SE4770扫描引擎提供软硬件两种解码器策略，集成商可根据产品设计需求选择。这两款OEM扫描引擎支持采集货证明、损坏索赔和文档图像，集成条码扫描与文档采集功能。

灵活瞄准器与照明选型：医疗、长距离场景的选配

这两款OEM扫描引擎提供LED和激光两种瞄准器类型：斑马SE4720扫描引擎搭载LED瞄准器，提供白色照明+绿色瞄准点或红色照明+红色瞄准点两种配置，适用于医疗保健等对激光有限制的行业；Zebra SE4770扫描引擎配备655 nm激光瞄准器，提供白色和红色两种照明选项，并采用红激光交叉瞄准线，适用于需要在较长距离或明亮光照条件下进行扫描的场景。两款引擎均采用阵列成像仪（Array Imager）扫描技术，扫描类型支持一维和二维条码。

紧凑OEM嵌入式设计：微型尺寸与集成扩展性

斑马SE4720扫描引擎和Zebra SE4770扫描引擎的尺寸均为8.1mm(高)×22.3mm(宽)×13.7mm(厚)，重量约4.85克±0.25克。在集成兼容性方面，两款引擎均支持MIPI接口和并行接口：斑马SE4720扫描引擎采用27针ZIF连接器，支持MIPI或并行接口；Zebra SE4770扫描引擎采用21针ZIF连接器，提供独立的MIPI和并行接口配置。斑马SE4720和Zebra SE4770扫描引擎的工作电压为1.7-3.6 VDC。

在应用场景方面，这两款OEM一维/二维扫描引擎可集成于薄款移动设备和底座、移动数据终端、手持式扫描器、自助服务终端、医疗和诊断仪器以及彩票终端机等设备中。SE4720/SE4770引擎支持空闲（Idle）和低功耗（Low Power）多级休眠模式，在待机状态下可降低功耗。

一、物理参数

参数项	SE4720	SE4770
外形尺寸 (高×宽×深)	8.1 mm × 22.3 mm × 13.7 mm	8.1 mm × 22.3 mm × 13.7 mm
重量	4.85 g ± 0.25 g	4.85 g ± 0.25 g
外壳颜色	黑色	黑色
连接器类型	27-pin ZIF 连接器	21-pin ZIF 连接器
接口支持	并行接口或 MIPI 接口	并行接口 / MIPI 接口（独立配置）

二、性能参数

参数项	SE4720	SE4770
扫描技术	阵列成像仪	阵列成像仪
扫描类型	一维 / 二维条码	一维 / 二维条码
图像传感器	1280 × 800 像素	1280 × 800 像素
快门技术	全局快门	全局快门
PRZM 智能成像	Zebra 的 PRZM 软件解码算法，针对低质量条码优化	Zebra 的 PRZM 软件解码算法，针对低质量条码优化
运动容差	高首通读码率，扫描器或条码移动时影响较小	高首通读码率，扫描器或条码移动时影响较小
视场角	较宽	较宽
工作距离	可采集 60 厘米之外的条码	可采集 60 厘米之外的条码

三、景深数据（典型距离）

条码类型	密度	景深范围
Code 39	5 mil	5.8 cm – 24.9 cm
Code 39	20 mil	4.1 cm – 91.7 cm
Code 128	15 mil	6.1 cm – 70.6 cm
PDF 417	6.67 mil	6.4 cm – 25.7 cm
Data Matrix	10 mil	5.3 cm – 27.9 cm
100% UPC-A	13 mil	4.1 cm – 63.2 cm

四、瞄准器与照明配置

参数项	SE4720	SE4770
瞄准器类型	LED 瞄准器	激光瞄准器
照明选项	白色照明 + 绿色瞄准点红色照明 + 红色瞄准点	白色照明 + 红激光交叉瞄准线红色照明 + 红激光交叉瞄准线
瞄准线类型	点状瞄准线	红激光交叉瞄准线
适用场景	医疗保健等对激光敏感的市场	较长距离或明亮光照扫描条件
LED 安全等级	IEC/EN 62471: 豁免组	不适用

五、接口与通信

参数项	SE4720	SE4770
接口类型	并行接口或 MIPI 接口	并行接口 / MIPI 接口（独立配置）
终端设备模式	SNAPI, HID, CDC, OPOS / IBM Handheld, IBM Tabletop	SNAPI, HID, CDC, OPOS / IBM Handheld, IBM Tabletop
开发套件	DK 系列开发套件	DK 系列开发套件

六、解码器选项与集成方式

解码方式	说明	适用场景
软件解码	解码算法直接在主机 CPU 上运行，节省硬件空间和功耗	小型产品设计、空间受限、成本敏感的项目
硬件解码	三种高性能双核解码器可选，直接连接到主机	对解码性能有较高要求、主机 CPU 有限的项目

七、文档采集功能

功能项	说明
文档采集	支持采集货证明、损坏索赔和文档图像
智能文档采集	自动分析图像，执行去偏移、降噪、旋转、裁剪、增亮和锐化处理
图像优化	减少图片阴影和噪点，输出高清晰且可检索的图像

八、电气参数

参数项	SE4720	SE4770
工作电压 (VCC)	1.7 – 3.6 VDC	1.7 – 3.6 VDC
空闲模式电流	55 mA	55 mA
休眠模式电流	0.55 mA	0.55 mA
待机模式电流	< 0.005 mA	< 0.005 mA
照明供电 (VCC_ILLUM)	5.0 VDC	5.0 VDC
峰值电流 (照明工作时)	400 mA 峰值 (持续 4 ms) 或 1,200 mA 峰值 (持续 <1 ms)	400 mA 峰值 (持续 4 ms) 或 1,200 mA 峰值 (持续 <1 ms)

九、环境参数与可靠性

参数项	规格
工作温度	-20°C 至 60°C
存储温度	-30°C 至 70°C
湿度	5% 至 95%（非冷凝）
环境光抗扰度	支持室内外各种照明条件
抗冲击能力	可承受多次从 1.2 米高处跌落至混凝土地面
静电放电	±15 kV 空气放电；±8 kV 直接/间接放电

十、认证与合规

认证项目	标准
激光安全等级 (SE4770)	CDRH Class II / IEC 60825-1 Class 2
LED 安全等级 (SE4720)	IEC/EN 62471: 豁免组
安全认证	UL、cUL、TÜV 认证组件
EMC 认证	FCC Part 15 Class B、CE EN55022 Class B、VCCI、BSMI
环境合规	符合 RoHS 标准

十一、软件开发支持

支持类型	说明
Windows SDK	包含 C++/C# 示例程序、OPOS/JPOS 驱动程序、WMI 驱动及测试工具
Linux SDK	包含开发库、头文件、测试工具及系统集成指南
Android / iOS SDK	支持通过蓝牙连接和控制 Zebra 蓝牙扫描器
配置工具	123Scan 配置工具（PC端配置扫描参数、更新固件、生成部署配置文件）
底层服务	CoreScanner 后台通信服务（Windows 服务或 Linux 守护进程）
OPOS / JPOS 驱动	用于 POS 系统集成的标准驱动程序
USB CDC 虚拟串口驱动	Windows 平台模拟串口通信

十二、目标应用与行业

应用领域	典型设备
移动计算	薄款移动设备和底座、移动数据终端、手持式扫描器
医疗保健	医疗和诊断仪器 (SE4720 特别推荐)
自助服务	自助服务终端
彩票行业	彩票终端机
零售与物流	薄款移动设备、手持扫描器、移动数据终端

十三、保修信息

保修项	说明
保修期限	自发货之日起 15 个月，或在提供购买凭证的情况下自购买之日起 15 个月
保修范围	涵盖工艺和材料缺陷

适用行业：医疗保健、零售业、制造业、仓储物流、交通运输。

关键差异速查：SE4720 vs SE4770

对比维度	SE4720	SE4770
瞄准器类型	LED 瞄准器	激光瞄准器
连接器规格	27-pin ZIF 连接器	21-pin ZIF 连接器
接口配置	并行或 MIPI (共用)	并行或 MIPI (独立配置)
照明/瞄准组合	白色照明 + 绿色点 / 红色照明 + 红色点	白色照明 + 红激光交叉线 / 红色照明 + 红激光交叉线
适用场景	医疗保健等对激光敏感的市场	较长距离或明亮光照扫描条件

下载的支持

斑马SE4720/SE4770扫描引擎模组提供完整的开发资源，包括产品数据手册、快速安装指南、集成编程文档、机械尺寸图纸、配置条码手册，以及适用于多平台的演示工具和集成示例代码。您可以根据实际需求，将以下文件清单整理为下载列表，方便客户快速获取所需资料。所有文档均针对 斑马SE4720/SE4770扫描引擎模组 编写，确保开发与集成过程顺畅高效。

核心特性速览： SE4720/SE4770 是一款紧凑型 OEM 一维/二维阵列成像扫描引擎，搭载 1280×800 像素图像传感器和全局快门技术，可采集一维/二维条码、手机屏幕码及文档图像。该系列引擎体积为 8.1 mm × 22.3 mm × 13.7 mm，重量约 6 g，可轻松集成到薄款移动设备和底座、移动数据终端、手持扫描器、自助服务终端、医疗诊断设备、彩票终端机中。引擎支持软件解码和硬件解码（双核解码器）两种策略，支持 MIPI 接口直接连接兼容处理器。SE4720 采用 LED 瞄准器，适合医疗保健等对激光敏感的市场；SE4770 采用激光瞄准器，适用于较长距离或明亮光照扫描条件。

说明文档下载

SE4720 与 SE4770 到底该如何选择？

这是项目初期最核心的选型问题。两款引擎的物理尺寸相同，但瞄准器类型不同，对应的适用场景也不同。

Zebra SE4770：采用激光瞄准器。在条码上投射一个醒目的红色激光十字交叉线。此方案在室外强光下或扫描较远条码时，瞄准线依然清晰可见，是仓储物流、零售盘点等远距离或户外应用的理想选择。

斑马SE4720：采用LED瞄准器。瞄准时在条码上投射一个红色或绿色的瞄准点（取决于照明选择）。此方案对眼睛更友好，是医疗保健等对激光敏感领域的理想选择。若需要在手术室、病房或药房等场合使用，推荐选择此型号。

为什么无法扫描手机屏幕上的条码？

这并非硬件故障，而是出于设计考量，此功能在出厂时默认被禁用。要解决这个问题，需要使用Zebra官方的 123Scan 配置工具，手动开启“Mobile Scanning”功能。开启此功能不会影响纸质条码的扫描性能。此外，扫描手机屏幕码时，建议将手机屏幕亮度调至较高水平，以获得更好的识读效果。

为什么用123Scan工具配置时，软件不识别该设备？

如果在使用123Scan软件时出现 “Plug-in not available” 的错误，很可能是因为扫描引擎内部的解码板（Decoder Board）较新，当前版本的123Scan软件尚未包含支持它的插件。解决方法是下载并安装最新的设备插件，步骤如下：
