zebra斑马SE58二维扫描模块远距

高性能阵列成像仪 OEM 嵌入式设备/工业/零售/物流专用

2026年5月29日二维码扫描模组产品中心嵌入式扫码模块斑马 0

售价请咨询销售
品牌Zebra（斑马）
额定电压(V)VCC：3.3 V；VDD_IO_HOST：1.71-3.6 V；VCC_ILLUM：3.0-5.5 V
产品类型嵌入式长距二维影像式扫描引擎
商品毛重约 10.6 g
产地美国
图像传感器近距：1280 × 800 像素；远距：1920 × 1080 像素（双传感器配置）
功能用途移动数据终端、手持扫描器、自助服务终端、医疗诊断设备、物流仓储设备
包装清单扫描头1 FPC排线1 开发文档（电子版）*1

点击咨询此产品

产品描述

产品参数

资料下载

常见问题

索取报价

Zebra 斑马 SE58 二维扫描模块是一款为 OEM 嵌入式应用设计的扩展范围二维影像式扫描引擎

Zebra SE58 是一款为 OEM 嵌入式设备设计的扩展范围二维影像式扫描引擎，搭载 IntelliFocus™ 技术，采用双传感器架构——一颗用于近距扫描的 100 万像素定焦传感器和一颗用于远距扫描的 200 万像素变焦传感器。该配置使引擎覆盖从 5 厘米到 32 米的扫描工作范围，可读取 100 mil 的 Code 39 条码至 32 米距离，55 mil 的 QR 条码至 7.3 米距离，适用于仓库高层货架扫码、大型物流堆场及工业产线等需涵盖从手持近距离到远距离扫描的应用场景。Zebra SE58 采用 MIPI 接口，可直接连接兼容的移动处理器，并提供软件解码库，可将解码算法在主机设备的 CPU 上运行，省去专用解码硬件。

zebra斑马SE58二维扫描模块远距 - 智能门锁/门禁扫描模块（images 4）

520 nm 绿色激光瞄准器：阳光下可视距离达 3 米

Zebra SE58 配备 520 nm 绿色激光瞄准器，在室外强光环境下的人眼辨识度与红色激光有区别，在不同距离和光线条件下可用于瞄准，在直射阳光下可视距离可达 3 米。该绿色激光瞄准器适用于仓储物流、大型零售及户外作业等场景。Zebra SE58 的照明系统可根据环境光条件调整。

紧凑型 OEM 嵌入式设计：10.6 g，适配移动数据终端与手持扫描器

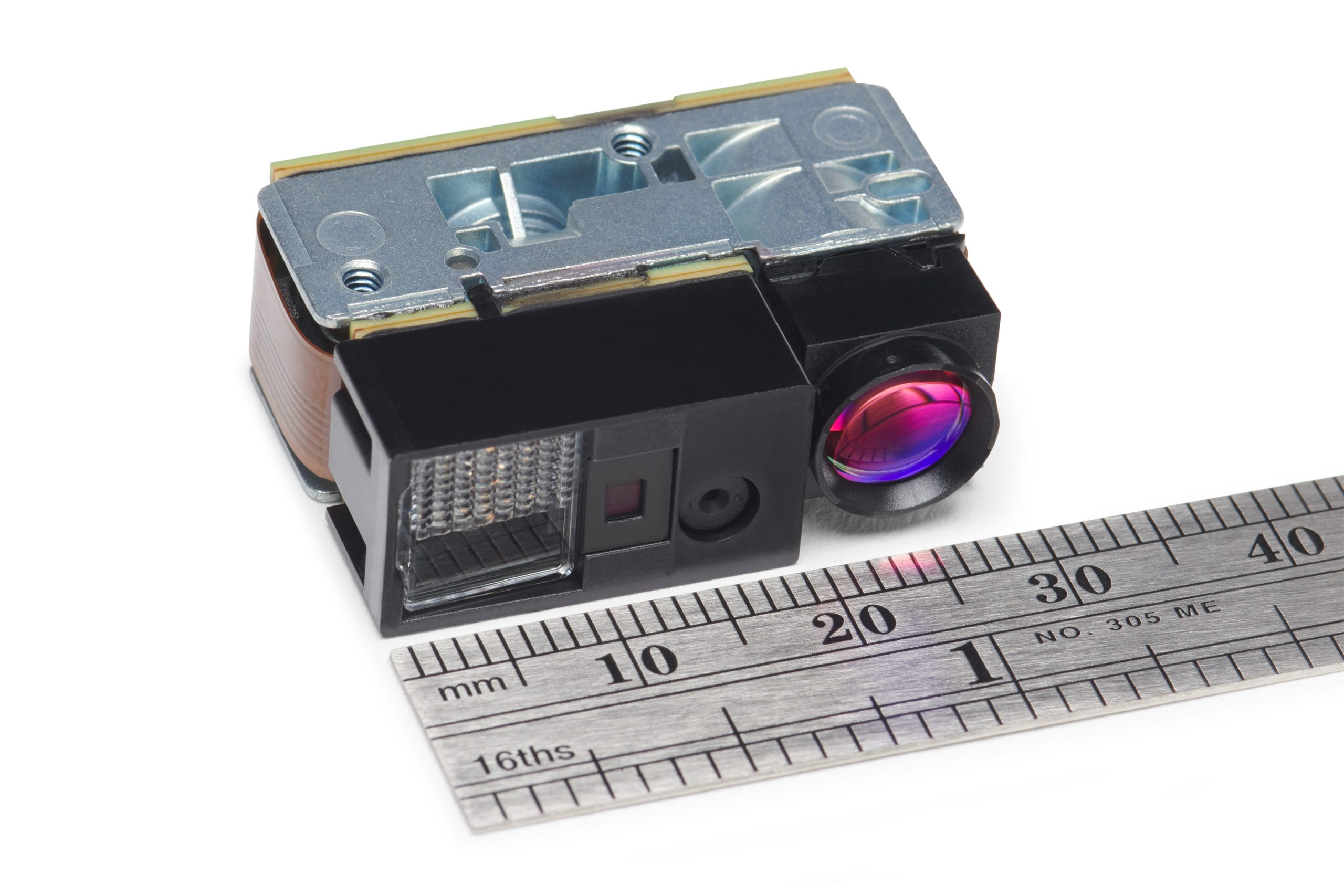

Zebra SE58 体积为 10.6 × 30.1 × 22.1 mm，重量约 10.6 g，采用 24 引脚板对板连接器，可嵌入移动数据终端、手持扫描器、自助服务终端及物流仓储设备等空间受限的设备中。

一、物理参数

参数项	规格
外形尺寸（高 × 宽 × 深）	10.6 mm × 30.1 mm × 22.1 mm
重量	10.6 g ± 0.5 g
接口 / 连接器	24 引脚板对板连接器（间距 0.4 mm），支持 MIPI（2 数据通道）

二、性能参数

参数项	规格
扫描技术	阵列成像仪
扫描类型	一维（1D）、二维（2D）条码
图像传感器	近距：1280 × 800 像素（100 万像素）远距：1920 × 1080 像素（200 万像素）
IntelliFocus™ 技术	智能自动对焦，自动确定条码距离并完成采集
视场角	近距：水平 42.1°，垂直 27° 远距：水平 14.0°，垂直 7.9°
倾斜 / 俯仰 / 滚动容差	±60° / ±60° / 360°
偏转容差	±18°
瞄准器类型	520 nm 绿色激光（宽十字准线）
照明选项	2 颗 2700K 暖白色 LED
最小打印对比度	25%

三、典型解码范围（景深）

条码类型 / 分辨率	近距	远距
5 mil Code 39	5.3 cm	1.45 m
10 mil Code 39	接近引擎前盖	2.92 m
100% UPCA	5.6 cm	3.71 m
15 mil Code 128	接近引擎前盖	4.17 m
20 mil Code 39	接近引擎前盖	5.99 m
40 mil Code 39	接近引擎前盖	8.38 m
55 mil Code 39	接近引擎前盖	16.2 m
100 mil Code 39	—	> 32 m
55 mil QR	—	7.3 m

四、电气参数

参数项	规格
工作电压	引擎 VCC：3.3 V（范围 3.135 – 3.6 V）主机 I/O：1.71 – 3.6 V 照明 VCC_ILLUM：3.0 – 5.5 V
峰值电流（照明+瞄准）	最大 1000 mA（当所有电压均为 3.3 V 时）
空闲电流	75 mA
低功耗电流	3 mA

五、环境参数

参数项	规格
工作温度	-20°C 至 60°C
存储温度	-40°C 至 70°C
环境光抗扰度	最高 107,639 Lux（直射阳光）
湿度	5% 至 95%（非冷凝）
抗冲击能力	20°C 时：2500 g；-20°C / 60°C 时：2000 g

六、认证与合规

认证项目	标准
激光安全等级	Class 2 激光、Class II 激光
LED 安全等级	风险豁免组
电气安全	符合 IEC/EN 62368-1、UL 62368-1 等
环境合规	符合 RoHS 标准
保修期限	自发货之日起 12 个月

七、开发支持与资源

资源类型	说明
核心文档	产品数据手册、快速安装指南、集成与编程指南、DKSE-5000 开发套件安装指南
跨平台 SDK	Scanner SDK for Windows / Linux / Android / iOS / .NET MAUI（含示例代码、驱动程序）
配置工具	123Scan 配置工具（通过 USB 设置扫描参数、更新固件、生成部署配置文件）
底层服务	CoreScanner 后台通信服务（作为 Windows 服务或 Linux 守护进程运行，中转 SDK 指令）
硬件评估工具	DKSE-5000 扫描引擎开发套件
其他工具	OPOS / JPOS 驱动程序（POS 系统集成）、USB CDC 虚拟串口驱动
技术社区	Zebra 支持社区、开发者门户

注：以上参数基于 Zebra 官方技术手册整理，具体数值请以官方最新规格书为准。

下载的支持

Zebra 斑马 SE58 长距扫描引擎提供全面的开发资源，包括产品数据手册、快速安装指南、集成编程文档、机械尺寸图纸、配置条码手册，以及适用于多平台的演示工具和集成示例代码。您可以根据实际需求，将以下文件清单整理为下载列表，方便客户快速获取所需资料。所有文档均针对 Zebra 斑马 SE58 型号编写，确保开发与集成过程顺畅高效。

说明文档下载

SE58 的远距离扫描能力如何？最大扫描距离是多少？

SE58 采用 IntelliFocus™ 智能对焦技术，结合双传感器架构——一颗用于近距离扫描的定焦传感器和一颗用于远距离扫描的变焦传感器，扫描工作范围从近距离接触到 32 米。扫描距离取决于条码类型和尺寸，例如 100mil 的 Code 39 条码可在 32 米距离处读取，55mil 的 QR 条码可在 7.3 米距离处读取。在实际应用前可根据条码规格进行测试验证。

SE58 配备的绿色激光瞄准器相比红色激光有何区别？

SE58 配备 520 nm 绿色激光十字准线瞄准器，在室外强光环境下的人眼辨识度与红色激光有区别。在直射阳光下，绿色激光瞄准器的可视距离可达 3 米，可用于仓库昏暗角落、装卸货平台或堆场等不同光线条件下的瞄准。绿色激光瞄准器采用宽十字光斑设计，在室内外各种距离和光线条件下可提供瞄准指引。

SE58 的集成难度大吗？是否需要额外的开发套件？

SE58 采用 MIPI 接口（24 引脚板对板连接器），可直接连接兼容的移动处理器，减少对额外硬件组件的需求。Zebra 提供的开发资源包括：产品数据手册、快速安装指南、集成与编程指南、DKSE-5000 开发套件安装指南；软件工具方面提供 Scanner SDK for Windows（含 C++/C# 示例、OPOS/JPOS 驱动程序、WMI 驱动及测试工具）；此外还提供 123Scan 配置工具（通过 USB 设置扫描参数、更新固件及生成部署配置文件）和 CoreScanner 后台通信服务（作为 Windows 服务或 Linux 守护进程运行，中转 SDK 指令）。初次集成的工程师可先使用 DKSE-5000 开发套件进行原型验证，批量生产时可将 SE58 直接集成到目标设备主板。
