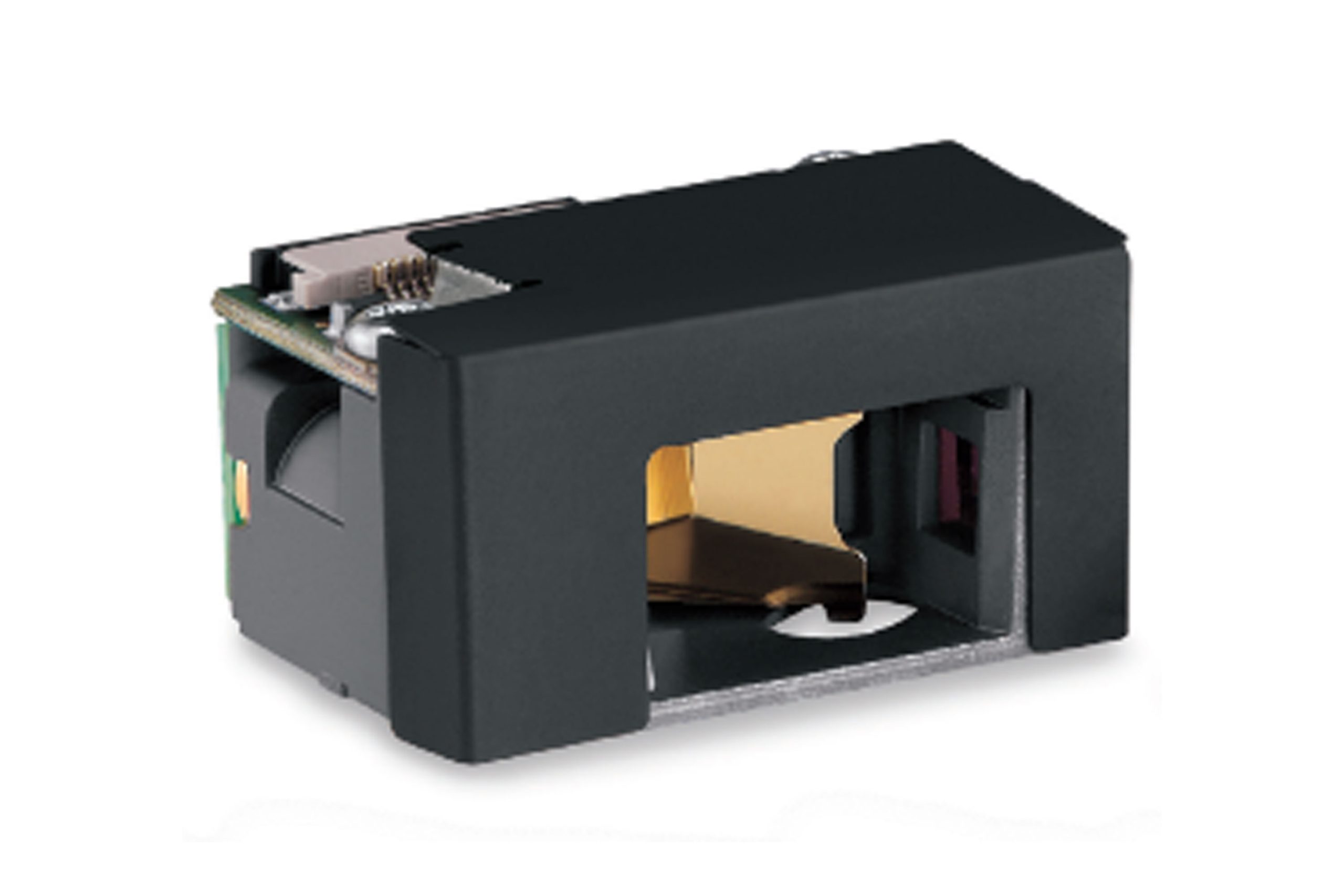

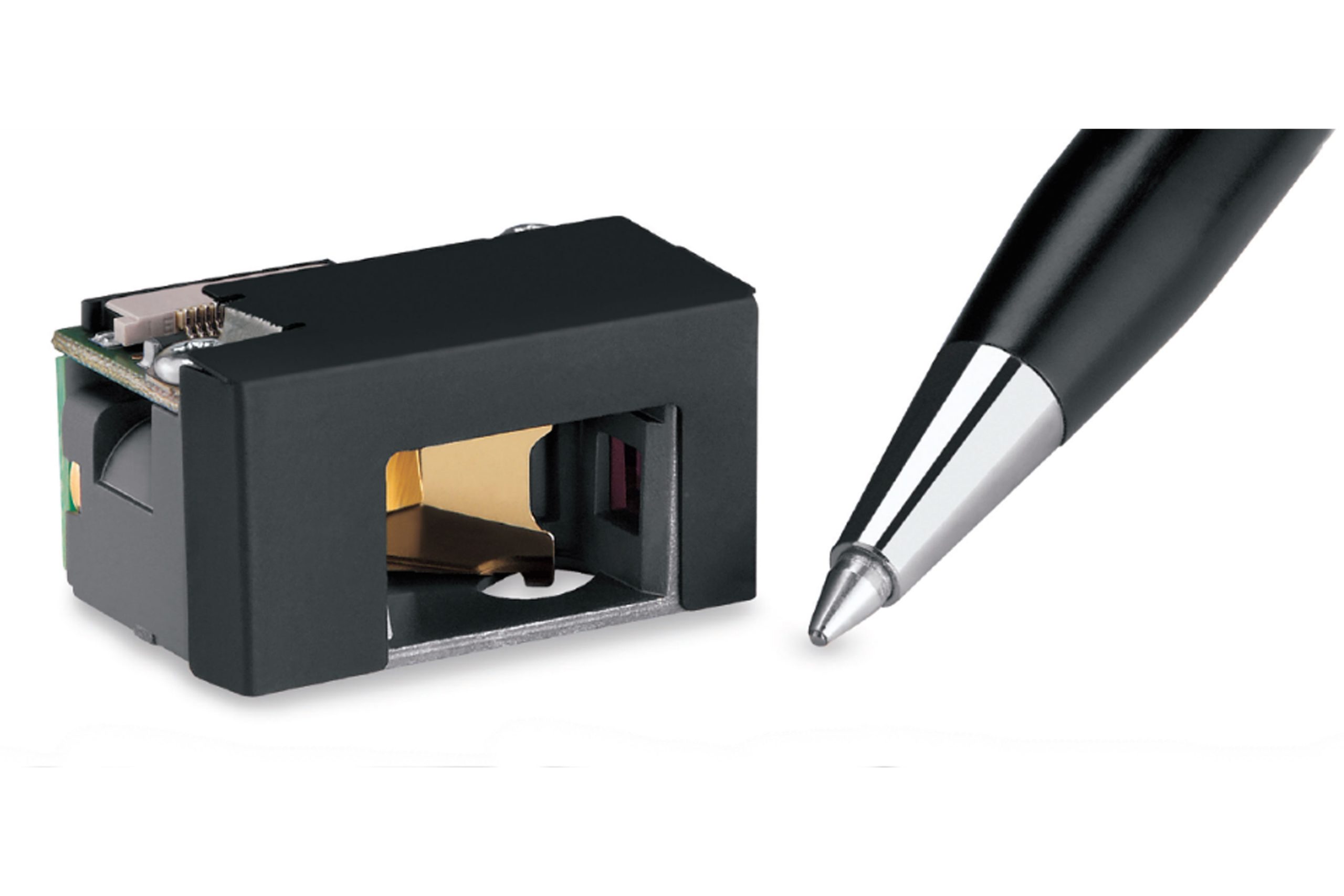

zebra斑马SE950/SE955扫描头

一维激光扫描引擎 OEM嵌入式专用

2026年5月20日一维码扫描模组产品中心嵌入式扫码模块斑马 0

售价¥159.00 ~ ¥399
品牌Zebra（斑马）/ Symbol
额定电压(V)DC 3.3V ±10% / 5.0V
产品类型微型一维激光扫描引擎
商品毛重
产地美国
扫描速度104 ± 12 次/秒（双向）
功能用途一维条码扫描、嵌入式集成、手持数据终端、医疗仪器、彩票终端、机器人设备
包装清单扫描头1 FPC排线1 开发文档（电子版）*1

点击咨询此产品

产品描述

产品参数

资料下载

常见问题

索取报价

Zebra SE95X 系列是一维微型激光扫描引擎，可用于手持数据终端、医疗仪器、彩票终端及机器人设备

该系列采用液态聚合物扫描技术，取代传统硅镜片结构，配合压铸锌底盘和单板构造，摩擦件可实现磨损减少，抗震等级为 2000G，可应对仓储、物流和零售环境中常见的跌落冲击。SE95X 支持 104 次/秒的双向扫描速率，并配备扫描线和瞄准模式，用户可在工作范围内定位和读取条码。SE950（未解码版）提供原始条码数据输出，需外部解码；SE955（解码版）内置解码器，通过 TTL 串口直接输出解码数据。

zebra斑马SE950/SE955扫描头 - 自助收银机模组（images 4）

在扫描性能上，SE95X 覆盖从近距离到中远距离的一维条码识读场景。 其扫描角度可在 47°±3°（默认）与 35°±3°（缩减码）之间切换，通过后续参数配置可适配多种用途。工作电压覆盖 3.3V ±10%（SE950）与 5.0V（SE955-5.0V），典型工作电流为 76mA。SE95X 的工作温度范围为 -20℃ 至 +60℃，储存温度范围为 -40℃ 至 +70℃。

在集成方面，SE95X 系列提供不同接口版本和安装选项。 SE950 采用 10-pin ZIF 连接器，支持 DPB 和 I2C 控制接口；SE955 采用 12-pin ZIF 连接器，通过 TTL 串口进行 SSI 控制。该扫描模块也可作为固定安装扫描器使用（MS954）。内置系统性能监测功能支持远程访问扫描引擎统计信息。SE95X 通过了 RoHS、FCC、CE 等安全认证。

参数类别	SE950	SE955 (3.3V)	SE955 (5.0V)
物理参数
外形尺寸 (H×W×D)	11.8×21.6×15.5 mm	11.8×21.6×15.5 mm	12.1×21.6×22.6 mm
重量	< 8 g	< 8 g	< 8 g
接口/连接器	10-pin ZIF 连接器 (DPB和I2C控制)	12-pin ZIF 连接器 (TTL串口SSI控制)	12-pin ZIF 连接器 (TTL串口SSI控制)
性能参数
扫描技术	激光扫描	激光扫描	激光扫描
光源	650nm 激光二极管	650nm 激光二极管	650nm 激光二极管
扫描方式	单行	单行	单行
扫描速率	104 次/秒 (±12)	104 次/秒 (±12)	104 次/秒 (±12)
扫描角度	47° (±3°) / 35° (±3°)	47° (±3°) / 35° (±3°)	47° (±3°) / 35° (±3°)
解码类型	一维码 (1D)	一维码 (1D)	一维码 (1D)
最小条码分辨率	4 mil	4 mil	4 mil
滚动角度 (Roll)	±35°	±35°	±35°
倾斜角度 (Pitch)	±65°	±65°	±65°
电气参数
工作电压	3.3 VDC (±10%)	3.3 VDC (±10%)	5.0 VDC (±10%)
工作电流	76 mA / 81 mA	86 mA / 114 mA	–
待机电流	–	12 µA	–
环境参数
工作温度	-20°C 至 60°C	-20°C 至 60°C	-20°C 至 60°C
储存温度	-40°C 至 70°C	-40°C 至 70°C	-40°C 至 70°C
相对湿度	5% ~ 95%	5% ~ 95%	5% ~ 95%
环境光抗扰度	10,000 英尺烛光	10,000 英尺烛光	10,000 英尺烛光
跌落规格	2000 G	2000 G	2000 G
安全认证
激光安全	CDRH Class II, IEC 825 Class 2	CDRH Class II, IEC 825 Class 2	CDRH Class II, IEC 825 Class 2
电气安全	UL 60950-1, EN 60950-1, IEC 60950-1	UL 60950-1, EN 60950-1, IEC 60950-1	UL 60950-1, EN 60950-1, IEC 60950-1
环保合规	RoHS	RoHS	RoHS

注：表中“±12”、“±3°”等保留了符号与数值，未删除；仅去除了“典型”、“最大”等文字描述。

下载的支持

Zebra SE950/SE955 激光扫描引擎提供完整的开发资源，包括产品数据手册、快速安装指南、通讯协议文档、机械尺寸图纸、配置条码手册、认证报告，以及Windows/Linux平台的演示工具和集成示例代码。您可以根据实际需求，将以下文件清单整理为下载列表，方便客户快速获取所需资料。所有文档均针对 Zebra SE950/SE955（SE95X系列） 型号编写，确保开发与集成过程顺畅高效。

说明文档下载

SE950 与 SE955 的主要区别是什么？如何选择？

SE950 和 SE955 的核心差异在于解码器的集成方式。SE950 输出原始条码数据（未解码版），需由主机设备通过算法完成解码，适合具备解码能力且追求设计灵活性的开发者；SE955 内置解码器，直接输出解码后的条码数据，主机通过 TTL 串口即可接收，适合希望简化集成流程、缩短开发周期的项目。SE950 采用 DPB 和 I2C 控制接口，配备 10-pin ZIF 连接器；SE955 通过 TTL 串口进行 SSI 控制，配备 12-pin ZIF 连接器。两款引擎尺寸有所不同，SE955-5.0V 版本略厚。

如何进行参数配置？是否需要额外解码板？

该引擎的配置主要有两种方式：一是扫描配置条码手册中的参数设置条码；二是通过串口向引擎发送 SSI 指令进行参数调节。参数设置时需注意：厂商建议仅设置临时参数（设备断电后丢失），写入永久参数可能会损坏 SE955 内部闪存。建议将配置参数写入主机注册表，每次上电后重新发送。该系列引擎本身不包含显示屏，通过指示灯或串口指令反馈参数状态，参数校验可通过发送校验和指令确认是否成功。该引擎采用一体式设计，使用内部硬件解码，无需额外解码板。

<strong> </strong>在高反射表面或强光环境下的识读效果如何？高防震等恶劣环境下的表现如何？

高反射表面是 SE950 面临的挑战，有用户反映扫描高反射表面条码时需拉大扫描距离（例如 5 英尺以上）才能完成识读，且读取率较低。建议在应用中避免高反射表面条码，或尝试调整扫描角度和环境光源，使用非反射材质条码或覆膜。该引擎具备高防震性能，采用液态聚合物扫描技术和压铸锌底盘设计，可耐受高达 2000G 的跌落冲击，取消了易碎的硅镜片搭配铸模底架，有效减少磨损。虽未明确标注 IP 防护等级，但其防震设计适用于工业移动终端、现场服务等存在较高跌落风险的场景。
